1.8G CATV 이중 필터 5-396/492-1794MHz
"Sanland" Diplex FilterUnit 제품은 삽입 손실이 낮고 반사 특성이 낮습니다. 교정 작업의 복잡성을 줄이고 회로 설계를 단순화할 수 있습니다.

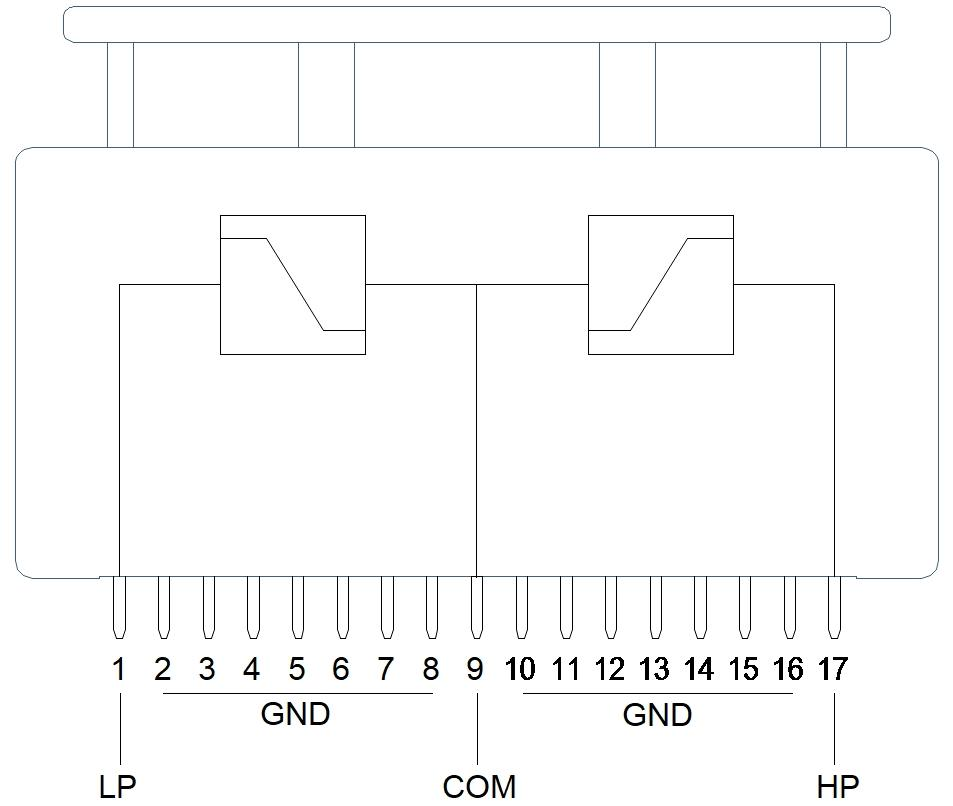

기능적 개요

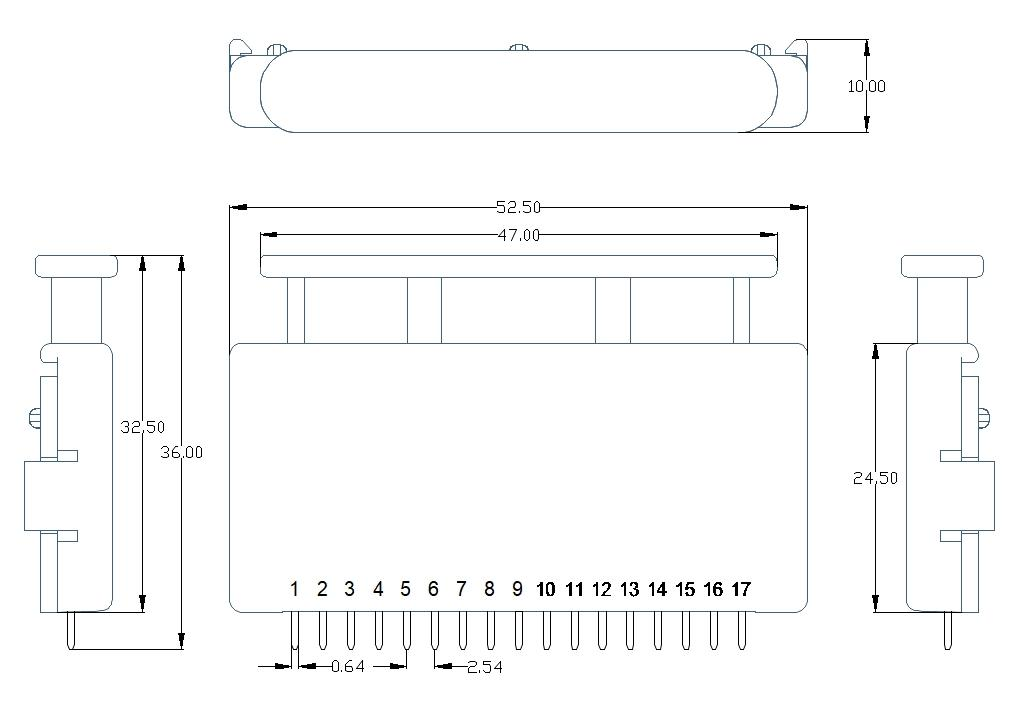

치수(단위: mm, 허용오차: ±0.2mm)
|
매개변수 |
테스트 조건 |
최소 |
최대. |
단위 |
|
|
주파수 범위 |
5 ~ 396MHz |
|
|
|
|
|
492 ~ 1794MHz |
|
|
|
||
|
삽입 손실 |
5 ~ 396MHz @396MHz |
- |
1.2 |
dB |
|
|
492 ~ 1794MHz @492MHz |
- |
1.2 |
dB |
||
|
492~ 1794MHz @1794MHz |
- |
1.4 |
dB |
||
|
크로스오버 아이솔레이션 |
HP-LP |
397 ~ 491MHz |
40 |
- |
dB |
|
대역 외 거부 |
하이패스 |
5-396MHz |
50 |
- |
dB |
|
대역 외 거부 |
로우패스 |
492-600MHz |
50 |
- |
dB |
|
601-1000MHz |
45 |
- |
dB |
||
|
1001-1794MHz |
40 |
- |
dB |
||
|
반사 손실 |
5 ~ 396MHz |
- |
-20 |
dB |
|
|
492 ~600MHz |
- |
-20 |
dB |
||
|
601 ~ 1794MHz |
- |
-19 |
dB |
||
