AG50 50MHz~4GHz 고선형 RF 이득 블록 증폭기

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 50MHz~4GHz 고선형 RF 이득 블록 증폭기

주요 특징

● 4GHz까지 광대역 평탄 이득
● 1950MHz에서 38.0dBm 출력 IP3
● 1950MHz에서 19.6dB 이득
● 1950MHz에서 19.6dBm P1dB
● 50옴 캐스케이드 가능
● 무연/친환경/RoHS 규정을 준수하는 SOT89 포장
● 5V 전원 공급 장치 하나
● ESD 1000V HBM
● MSL: 레벨 1



AG50은 능동 바이어스 네트워크를 갖춘 달링턴 회로 구성을 사용하는 고성능 InGaP HBT MMIC 게인 블록입니다. 능동 바이어스 네트워크는 온도 및 공정 베타 변동에 관계없이 안정적인 전류를 제공합니다. 5V 전원에서 직접 동작하도록 설계된 AG50은 일반적인 달링턴 증폭기와 달리 강압 저항이 필요하지 않습니다. 소형 크기, 최소한의 외부 부품, 그리고 내부 50Ω 임피던스 매칭이 요구되는 고선형성 게인 블록 애플리케이션에 적합합니다.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

핀 할당 및 패키지

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
핀 이름 설명
1 RF 입력 RF 입력.
2 접지 지면.
3 RF 출력 RF 출력.
4 접지 지면.

본체 크기: 최대 4.6 × 4.25 × 1.6 mm

SOT-89 패키지는 광대역 게인 블록 애플리케이션에 적합한 컴팩트한 크기를 제공하며, 필요한 RF 입력, RF 출력 및 접지 연결을 지원합니다.



광대역 이득 블록 평가

대안적인 이득 차단 방식을 평가해 보시겠습니까?

AG50은 5V, SOT-89 규격의 광대역 RF 게인 블록으로 50MHz~4GHz의 주파수 대역을 지원합니다. 기존 및 현재 개발 중인 일부 광대역 게인 블록 설계에 대한 엔지니어링 평가 목적으로 활용될 수 있습니다. 적용 분야에 따라 주파수 범위, 게인, 잡음 지수, 출력 선형성, 핀 구성 및 기존 바이어스 회로를 검토해야 합니다.

50MHz~4GHz 5V 전원 공급 SOT-89 패키지 약 20dB 이득

코르보 참조 부품

TQP3M9008

50MHz~4GHz 광대역 이득 블록

TQP3M9008은 다음을 제공합니다. 1.9GHz에서 일반적인 이득은 20.6dB, P1dB는 +20dBm, OIP3는 +35.5dBm입니다.AG50은 제공합니다. 1.95GHz에서 19.6dB 이득, +19.6dBm P1dB 및 +38dBm OIP3두 제품 모두 5V에서 작동하고 SOT-89 패키지를 사용하므로 광대역 이득 블록 평가에 있어 매우 유사합니다.

주요 차이점: TQP3M9008은 일반적인 NF 값이 더 낮고, AG50은 1.9GHz 대역에서 더 높은 OIP3 값을 제공합니다.

NXP 참조 부품

BGA6489

SOT-89 광대역 중전력 이득 블록

BGA6489는 다음과 같은 기능을 제공합니다. 850MHz에서 20dB, 1.95GHz에서 16dB의 이득일반적인 장치 전류를 사용하면 78mAAG50은 제공합니다. 850MHz에서 20.8dB, 1.95GHz에서 19.6dB, 와 함께 일반적인 전류는 80mA입니다.둘 다 소형 SOT-89 광대역 이득 블록입니다.

이득 비교: AG50은 매우 유사한 전류 수준에서 작동하면서 1.95GHz에서 더 높은 이득을 유지합니다.

코르보 참조 부품

SGA6489Z

DC-3.5GHz 캐스케이드 가능 이득 블록

SGA6489Z는 다음과 같이 명시되어 있습니다. 20.1dB 이득, +20.7dBm P1dB 및 +34dBm IP3대략적인 속도로 작동합니다. 5.1V / 75mAAG50은 대략적인 값을 제공합니다. 20dB급 이득, 와 함께 1.95GHz에서 +19.6dBm P1dB 및 +38dBm OIP3에서, 5V / 80mA 공급.

주파수 범위: SGA6489Z는 최대 3.5GHz 대역을 지원하며, AG50은 광대역 작동 범위를 4GHz까지 확장합니다.

아날로그 디바이스 레퍼런스 부품

ADI HMC589 / HMC589ST89E / HMC589A / HMC589AST89E

DC-4 GHz SOT-89E 광대역 이득 블록 제품군

HMC589A / HMC589AST89E는 대략적인 성능을 제공합니다. 20dB 게인, +33dBm OIP3 및 최대 +21dBm P1dB~에서 운영됨 약 82mA의 전류를 공급하는 단일 5V 전원AG50은 다음과 같은 혜택을 제공합니다. 1.95GHz에서 19.6dB 이득, +38dBm OIP3 및 +19.6dBm P1dB, 와 함께 5V / 80mA 작업.

유산 HMC589 / HMC589ST89E 그리고 더 새로운 HMC589A / HMC589AST89E 둘 다 광대역 SOT-89 이득 블록 상호 참조 평가에 포함될 수 있습니다.

선형성 비교: AG50은 더 높은 일반적인 OIP3 값을 제공하는 반면, HMC589A 제품군은 약간 더 높은 P1dB 값을 제공합니다.

참조 부품에 대한 공개된 사양은 서로 다른 테스트 주파수, 바이어스 조건 및 평가 보드를 사용할 수 있습니다. 인증 전에 동일한 주파수 및 회로 조건에서 장치를 비교하십시오.

중요 점검: 핀 구성 및 바이어스 네트워크

상호 참조 정보는 평가 목적으로 제공됩니다. 전기적 특성, 핀 구성, 바이어스 네트워크 및 PCB 호환성은 각 애플리케이션에 대해 검증해야 합니다. 회로 수준의 호환성이 독립적으로 확인되지 않은 경우 AG50을 드롭인 또는 핀투핀 대체품으로 설명해서는 안 됩니다.

설계에서 확인해야 할 사항

RF 성능동작 대역 전체에 걸친 이득, 잡음 지수(NF), P1dB 및 OIP3.
회로 및 전원 공급핀 할당, 바이어스 네트워크, DC 차단, 전류 예산 및 열 여유.
소싱 요구 사항자격 검증 일정, 샘플 수량 및 예상 연간 수요.

상호 참조 검토를 요청하세요

원래 부품 번호, 주파수 범위, 목표 이득/NF, P1dB/OIP3 요구 사항, 회로도 또는 BOM(가능한 경우) 및 연간 수량을 SANLAND 엔지니어링 팀에 보내주십시오.

상호 참조 검토를 요청하세요

자주 묻는 질문

AG50의 주파수 범위는 무엇입니까?

AG50은 50MHz에서 4GHz까지의 주파수 대역에서 작동하며 광대역 RF 및 IF 게인 블록으로 설계되었습니다.

AG50의 일반적인 이득과 선형성은 어떻게 되나요?

AG50은 1.95GHz에서 일반적으로 19.6dB의 이득, +19.6dBm의 P1dB 및 +38dBm의 OIP3를 제공합니다.

AG50은 외부 50Ω 임피던스 매칭이 필요합니까?

AG50은 내부적으로 50Ω으로 정합되어 있습니다. 일반적인 응용 분야에서는 참조 회로도에 표시된 것처럼 DC 차단 커패시터와 RF 초크를 사용합니다.

AG50을 TQP3M9008, BGA6489, SGA6489Z 또는 HMC589의 대체품으로 사용할 수 있습니까?

AG50은 특정 광대역 게인 블록 애플리케이션에 대한 대안으로 평가될 수 있습니다. 교체하기 전에 핀 구성, 바이어스 부품, RF 성능 및 PCB 호환성을 확인해야 합니다.

상호 참조 평가에 필요한 정보는 무엇입니까?

원래 부품 번호, 동작 주파수 범위, 공급 전압, 목표 이득, P1dB/OIP3 요구 사항 및 가능한 경우 기존 회로 또는 BOM을 제공해 주십시오.

01
AG50 / RF 성능

일반적인 RF 성능

빈도 얻다 오이피3 P1dB NF
850MHz 20.8dB 40.0dBm 20.5dBm 2.8dB
1950MHz 19.6dB 38.0dBm 19.6dBm 2.8dB
2500MHz 19.1dB 35.4dBm 18.9dBm 3.0dB
3500MHz 18.6dB 31.3dBm 16.5dBm 3.1dB
4000MHz 18.4dB 30.5dBm 16.1dBm 3.4dB
테스트 기준

일반적인 값은 V에서 측정됩니다.S = 5V, IS = 80mA 및 TL = 25°C (50Ω 시스템 기준). OIP3는 1MHz 톤 간격으로 톤당 +5dBm의 출력 전력을 사용합니다.

02
AG50 / 측정 곡선

일반적인 성능 곡선

이익 및 수익 손실

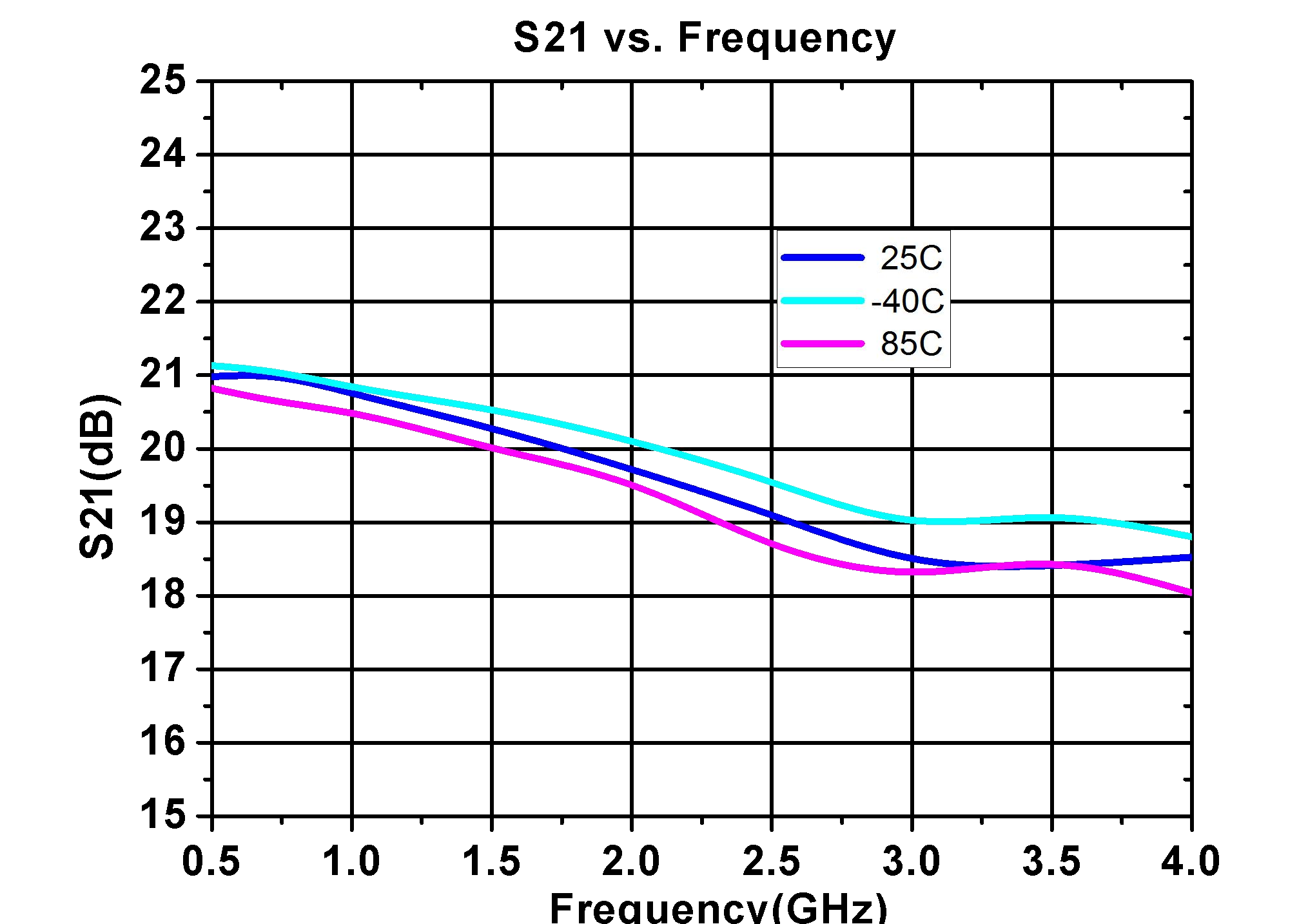

01 S21 / 게인 전방 이득
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

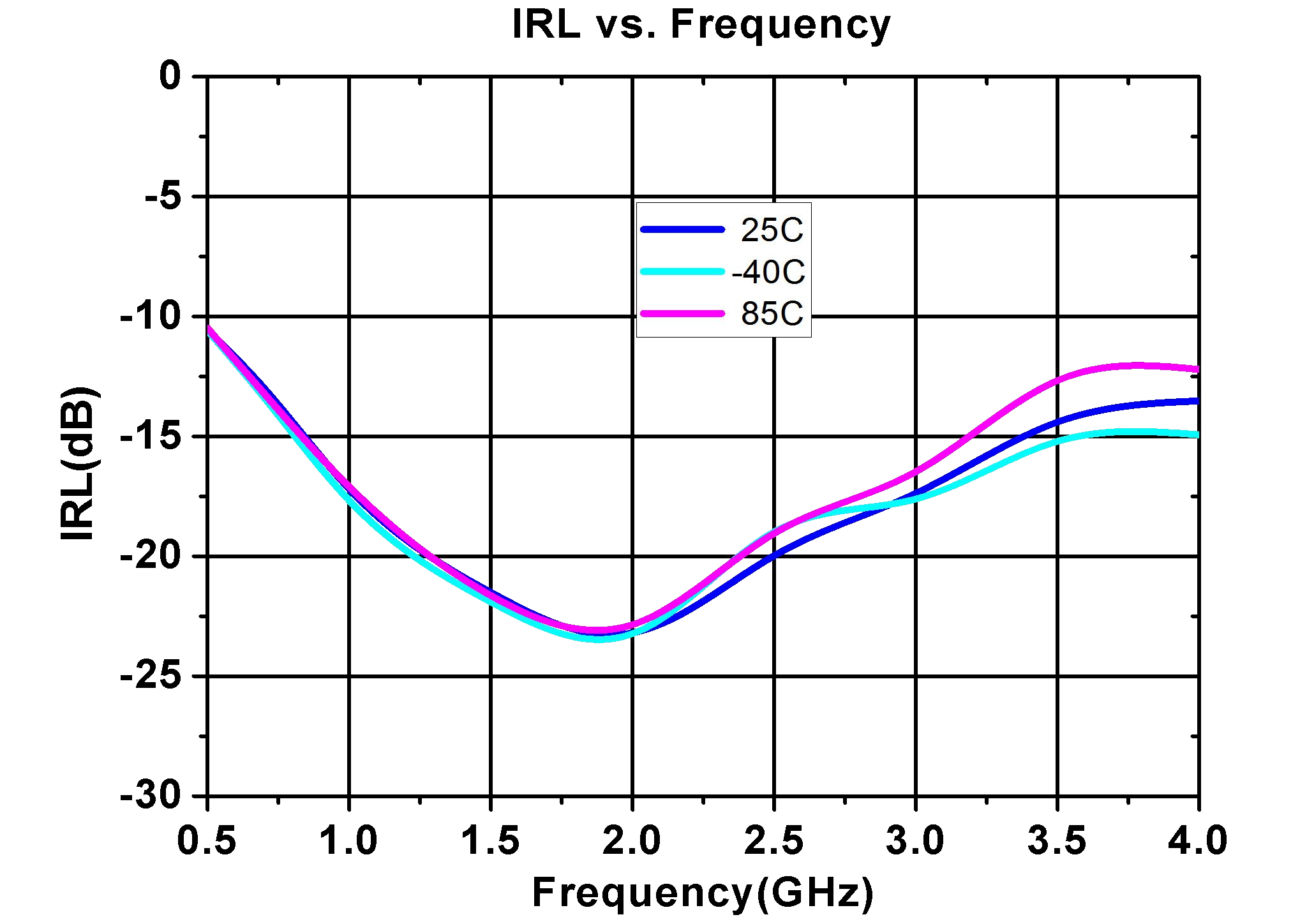

02 입력 반환 손실 입력 일치
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

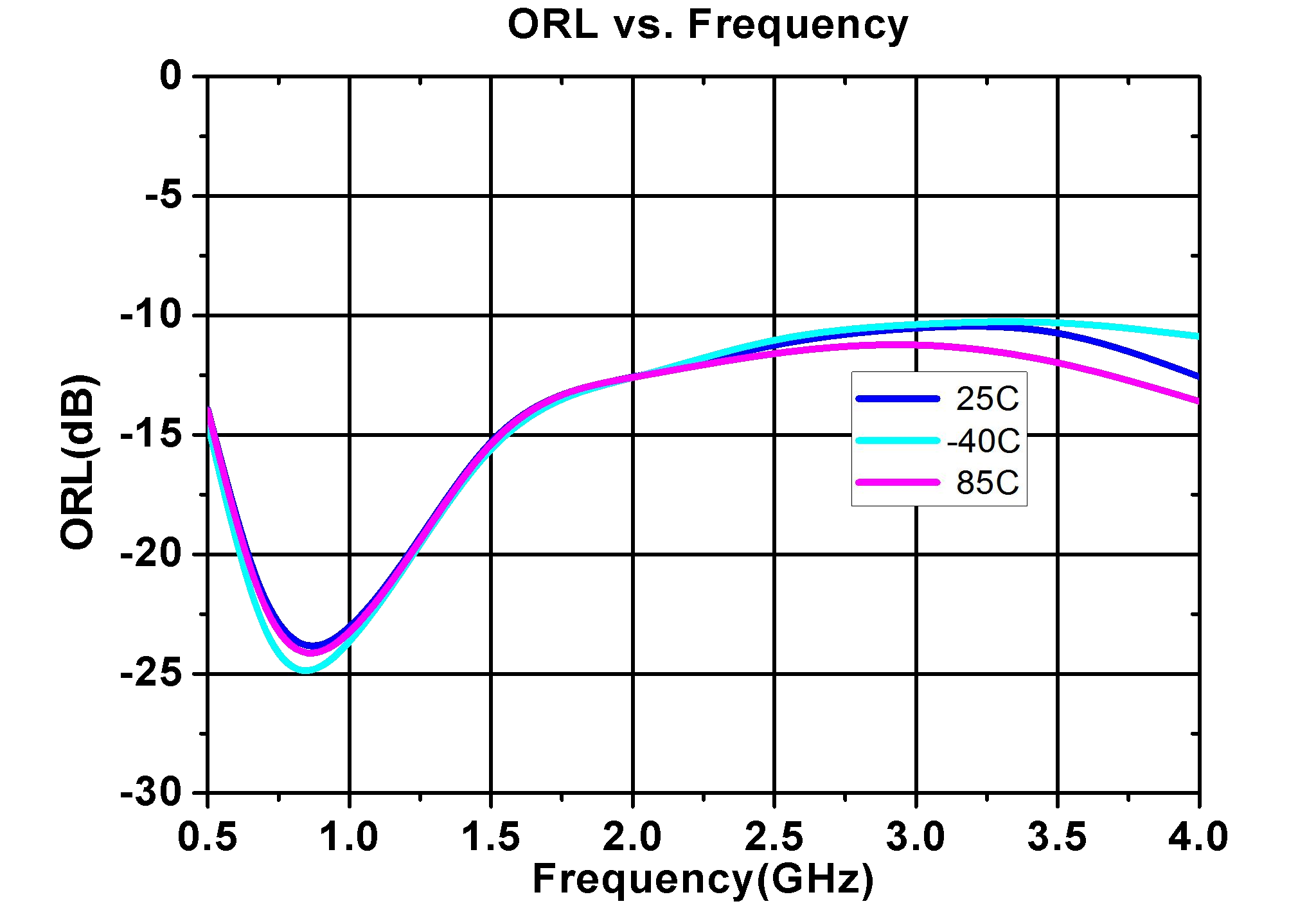

03 출력 반환 손실 출력 일치
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
선형성 및 노이즈

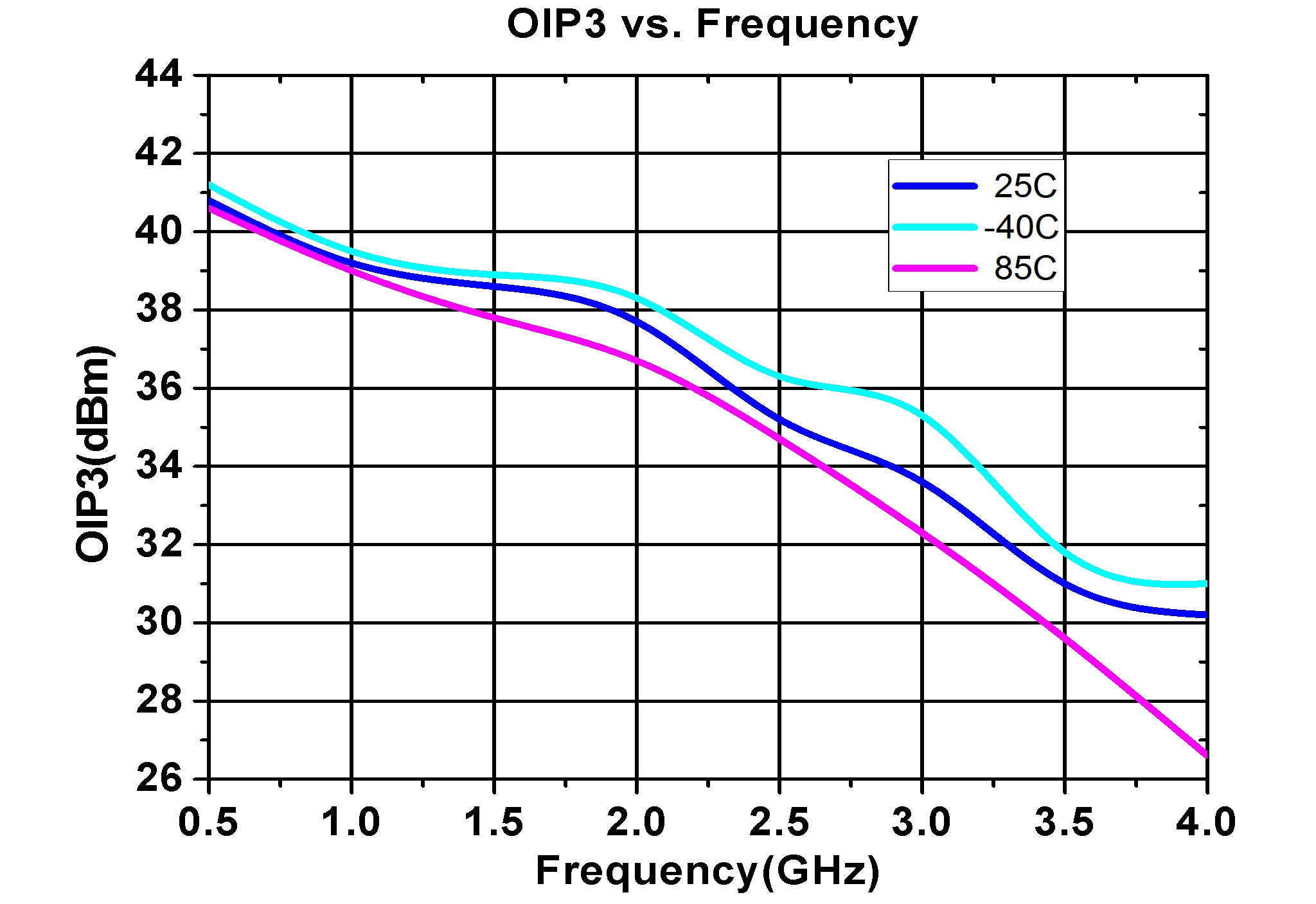

04 오이피3 선형성 응답
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

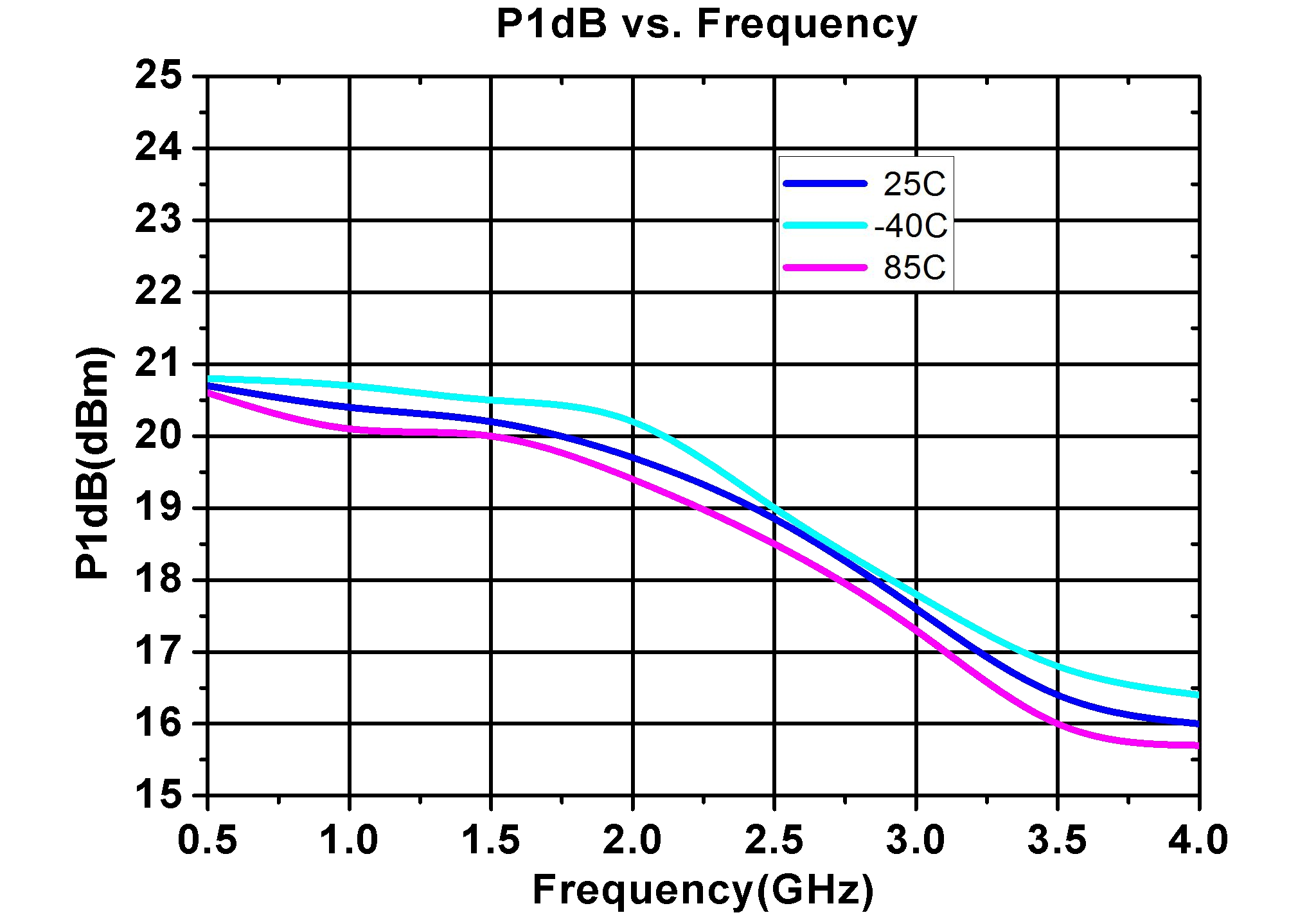

05 출력 P1dB 출력 압축
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

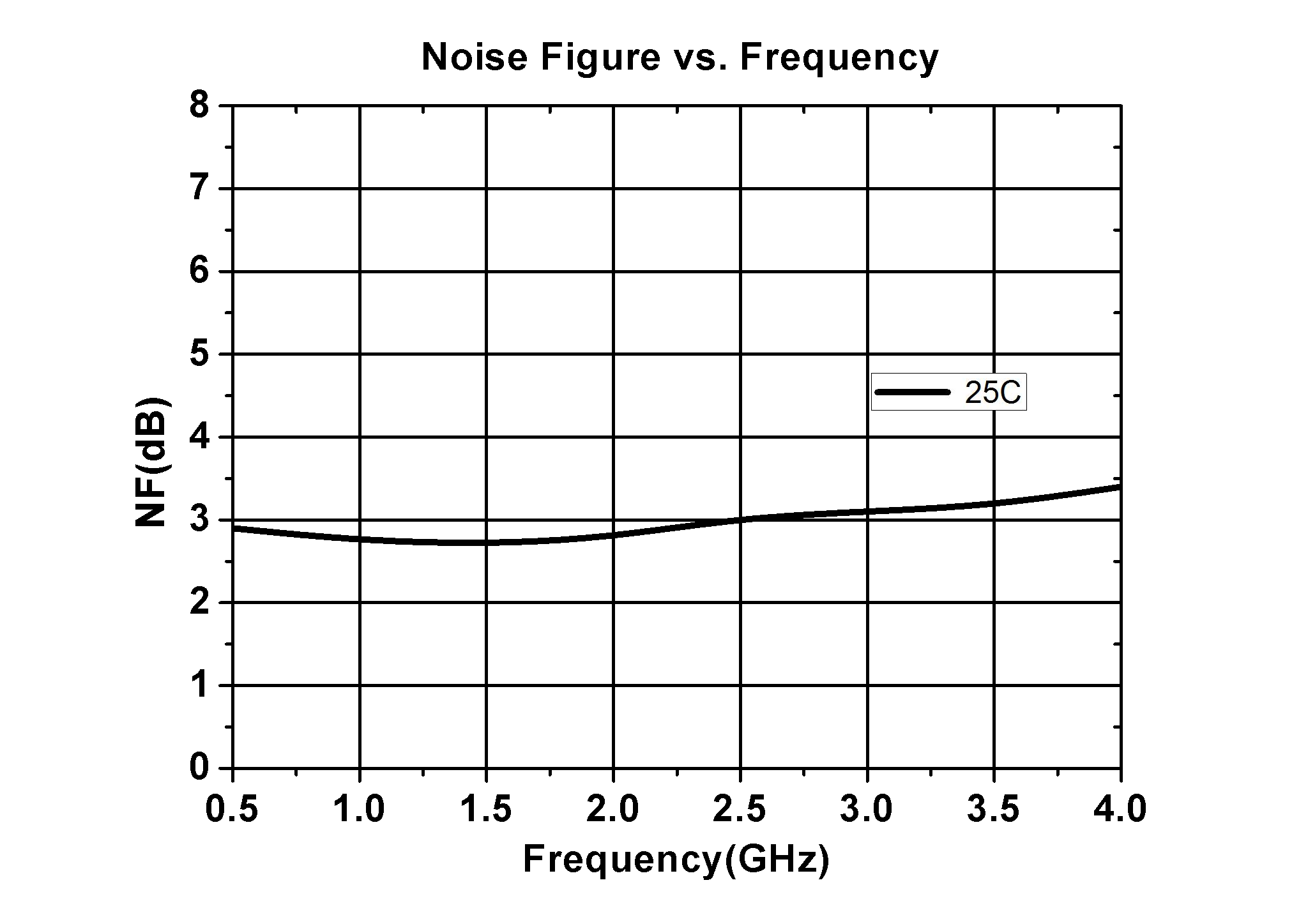

06 잡음 지수 소음 응답
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

무선 시스템

RF 신호 체인용 광대역 증폭 단계.

무선 RF 광대역 RF 체인
IF and RF driver amplifiers icon

IF 및 RF 드라이버 증폭기

RF 및 중간 주파수 단계용 드라이버 증폭.

IF 드라이버 RF 드라이버 게인 스테이지






광대역 RF 이득 단계

넓은 동작 대역폭에 걸쳐 50Ω의 계단식 증폭이 가능합니다.

50옴 계단식 광대역
General purpose RF amplification icon

범용 RF 증폭

적당한 출력과 높은 선형성이 요구되는 설계에 적합합니다.

높은 선형성 중간 정도의 힘 일반 RF
