광섬유 기반 RF 솔루션은 개별 사양만 고려하기보다는 실제 시스템 요구 사항을 기반으로 선택해야 합니다. 주파수 범위, 링크 거리 및 RF 성능은 모두 전체 링크 안정성에 영향을 미칩니다. 잘 설계된 솔루션은... RFoF 시스템 최적화된 광학 장치와 RF 회로를 사용하여 선형성을 유지하고 왜곡을 최소화함으로써 광섬유를 통한 안정적인 RF 전송을 보장합니다.

핵심 요약

• RFoF(RF over Fiber)는 최소한의 손실과 강력한 간섭 방지 기능으로 장거리에서도 고품질 RF 신호 전송을 가능하게 합니다.

• GPON 및 XGS-PON 네트워크는 RFoF 링크와 공존할 수 있으며, 동일한 광섬유 인프라에서 광대역 데이터와 RF 서비스를 모두 지원합니다.

• 선형성, 잡음 지수, 주파수 평탄도와 같은 주요 성능 지표는 성공적인 통합에 매우 중요합니다.

• 적절한 RFoF 설계는 ​​운영자가 서비스 기능을 확장하는 동시에 운영 복잡성을 줄이는 데 도움이 됩니다.

PON 네트워크에서 광섬유를 통한 RF 통합이 중요한 이유

GPON 및 XGS-PON을 포함한 수동 광 네트워크(PON)는 가정 및 기업 사용자에게 광대역 서비스를 제공하는 액세스 기술로 널리 사용되고 있습니다. GPON은 효율적인 다운스트림 용량을 제공하는 반면, XGS-PON은 대역폭 집약적이고 업스트림 부하가 높은 애플리케이션을 지원하기 위해 대칭형 10Gbps 성능을 제공합니다.

액세스 네트워크가 발전함에 따라 통신 사업자는 디지털 데이터뿐만 아니라 다른 데이터도 전송해야 할 필요성이 점점 더 커지고 있습니다. 무선 주파수(RF) 신호방송 비디오, RF 오버레이 서비스 또는 원격 사이트용 무선 전송과 같은 분야에서 사용됩니다. 기존의 동축 케이블을 이용한 장거리 전송은 높은 감쇠율, 전자기 간섭에 대한 취약성, 그리고 증가된 유지 보수 비용이라는 문제점을 안고 있습니다.

RF over Fiber(RFoF)는 RF 신호를 광 형태로 변환하여 광섬유를 통해 매우 낮은 손실과 높은 신호 무결성으로 전송할 수 있도록 함으로써 이러한 문제들을 해결합니다. GPON 또는 XGS-PON 네트워크에 통합될 경우, RFoF는 네트워크 성능 저하 없이 RF 서비스와 광대역 데이터가 공존할 수 있도록 합니다.

PON 환경 이해하기: GPON과 XGS-PON 비교

RFoF를 효과적으로 통합하려면 GPON 및 XGS-PON 네트워크의 운영 환경을 이해하는 것이 중요합니다.

• GPON 비용 효율성과 성숙한 생태계 덕분에 가정용 광섬유 및 건물용 광섬유 구축에 널리 채택되고 있습니다.
• XGS-PON 이 아키텍처를 대칭형 10Gbps 대역폭으로 확장하여 클라우드 액세스, 기업 연결 및 차세대 액세스 애플리케이션과 같은 고급 서비스를 지원합니다.

두 기술 모두 단일 모드 광섬유와 수동 분배기로 구성된 공유 광 분배 네트워크(ODN)에 의존합니다. 이러한 공유 인프라를 통해 신중한 파장 계획 및 전력 관리를 통해 PON 서비스와 함께 RFoF 링크를 도입할 수 있습니다.

엔지니어링 성능 지표 중 중요한 요소

GPON 또는 XGS-PON 시스템에 광섬유 기반 RF를 통합할 때 설계 초기 단계에서 몇 가지 핵심 성능 지표를 평가해야 합니다.

선형성 및 상호변조 성능

선형성은 RF 신호가 왜곡 성분을 발생시키지 않고 얼마나 정확하게 전송되는지를 결정합니다. 높은 선형성은 특히 다중 반송파 또는 광대역 RF 시스템에서 중요한데, 이러한 시스템에서는 상호 변조 왜곡으로 인해 전체 신호 품질이 저하될 수 있기 때문입니다.

잡음 지수 및 신호 대 잡음비

잡음 지수는 수신기에서 신호 대 잡음비에 직접적인 영향을 미칩니다. 낮은 잡음 지수는 광 전송 및 변환 후 약한 RF 신호를 보존하는 데 도움이 되며, 이는 아날로그 또는 RF에 민감한 애플리케이션에서 서비스 품질을 유지하는 데 필수적입니다.

주파수 응답 및 이득 평탄도

동작 주파수 대역 전체에 걸쳐 일정한 이득을 유지하면 모든 RF 채널이 고르게 전송됩니다. 주파수 평탄도가 좋지 않으면 기울어짐이나 채널 레벨 불균형이 발생하여 특정 주파수 대역에서 성능이 저하될 수 있습니다.

광 출력 예산 및 파장 계획

RFoF 링크는 PON 서비스와 광섬유를 공유할 수 있으므로 광 전력 예산은 스플리터 손실, 커넥터 손실 및 공존 요구 사항을 고려해야 합니다. 적절한 파장 분리를 통해 RFoF 신호가 GPON 또는 XGS-PON 데이터 트래픽을 간섭하지 않도록 할 수 있습니다.

실제 통합 시나리오

PON 네트워크에서 RF 비디오 오버레이

일반적인 구축 시나리오 중 하나는 PON 인프라를 통해 방송 또는 RF 비디오 서비스를 전송하는 것입니다. 이 모델에서 RF 신호는 헤드엔드에서 광 신호로 변환되어 PON 데이터 스트림과 함께 광섬유를 통해 전송됩니다. 원격지에서는 광 수신기가 신호를 다시 RF 신호로 변환하여 로컬로 배포합니다.

이러한 접근 방식을 통해 통신 사업자는 광범위한 동축 케이블 인프라 구축 없이도 기존 RF 서비스를 유지하면서 광섬유 기반 액세스 네트워크로 전환할 수 있습니다.

하이브리드 광대역 및 RF 전송

광대역 데이터, RF 비디오 및 기타 RF 서비스가 공존해야 하는 하이브리드 네트워크에서 RFoF는 통합된 광섬유 전송 계층을 제공합니다. 이를 통해 네트워크 복잡성을 줄이고 유지 관리 비용을 낮추며 단일 광 인프라를 기반으로 장기적인 확장성을 향상시킬 수 있습니다.

성공적인 통합을 위한 모범 사례

명확한 기술 요구사항을 정의하십시오.

구성 요소를 선택하기 전에 운영자는 다음과 같은 요구 사항을 명확하게 정의해야 합니다.

• 목표 RF 주파수 범위
• 필요한 전송 거리
• 분배기 비율 및 광 손실 예산
• GPON 또는 XGS-PON 파장과의 공존 제약 조건

명확한 사양은 재설계 주기를 줄이고 시스템 검증을 간소화합니다.

시스템 수준 KPI를 기준으로 구성 요소를 선택하십시오.

부품 선택 시에는 개별 사양뿐만 아니라 시스템 수준의 성능에 중점을 두어야 합니다. 안정적인 전체 성능을 보장하기 위해 선형성, 잡음 지수, 광학 감도 및 주파수 평탄도를 종합적으로 평가해야 합니다.

설치 및 유지보수 계획

액세스 네트워크에서 설치 및 문제 해결의 용이성은 매우 중요합니다. RFoF 시스템은 간편한 시운전을 지원하고 운영자가 작동 중에 성능 문제를 효율적으로 진단할 수 있도록 해야 합니다.

성능 비교 예시

아래 표는 PON 네트워크와의 통합을 위한 RFoF 솔루션 평가 시 일반적으로 고려되는 성능 목표의 예시를 보여줍니다.

B2B 구축 시 운영상의 이점

RF over Fiber를 GPON 및 XGS-PON 네트워크에 통합함으로써 통신 사업자 및 시스템 통합업체는 다음과 같은 이점을 얻을 수 있습니다.

• 동축 케이블의 한계를 넘어 RF 전송 거리를 확장하세요.
• 신호 안정성 및 간섭에 대한 내성을 향상시킵니다.
• 운영 및 유지 관리 비용 절감
• 기존 RF 서비스와 향후 광대역 업그레이드를 모두 지원합니다.

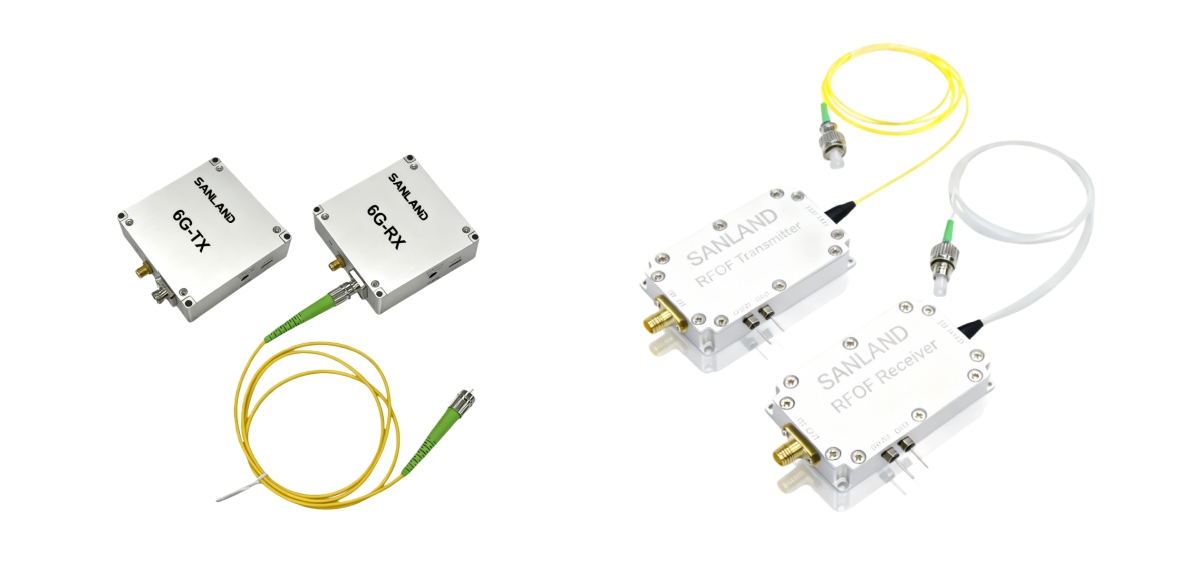

유형 광섬유 링크를 통한 RF 연결

실용적인 선택 가이드

프로젝트 요구사항에 맞춘 사양

RF over Fiber 솔루션이 사용하려는 애플리케이션에 적합한지 확인해야 합니다.

먼저 RF 신호가 어디에서 오고 어디로 가야 하는지 파악하십시오. 링크의 양쪽 끝에서 필요한 주파수 범위와 신호 레벨을 확인하십시오.

다음으로 링크 거리와 광 예산을 살펴보세요. RFoF 송신기와 수신기는 광섬유 손실, 분배기 및 커넥터로 인한 손실을 보상하기 위해 충분한 광 출력을 제공해야 합니다. 이는 신호 약화를 방지하고 장거리에서도 RF 성능을 유지하는 데 도움이 됩니다.

시스템 호환성 또한 중요합니다. RFoF 솔루션이 기존 광섬유 인프라, 파장 계획 및 네트워크 아키텍처와 호환되는지 확인하십시오. 일부 구축 환경에서는 GPON 또는 XGS-PON 트래픽과 공존하기 위해 특정 파장이나 커넥터 유형이 필요할 수 있습니다.

마지막으로, RF 성능을 전체 링크의 관점에서 고려해야 합니다. 선형성, 잡음 지수 및 주파수 응답은 개별적으로 평가하기보다는 애플리케이션 요구 사항과 일치해야 합니다.

RFoF 솔루션을 선택할 때는 다음 단계를 따르십시오.

• 필요한 RF 주파수 범위와 신호 레벨을 확인하십시오.
• 광섬유 거리와 광 손실 예산을 계산합니다.
• 파장 및 인프라 호환성을 확인하십시오.
• 링크 레벨에서 RF 성능을 평가합니다.

팁: 실제 용도에 맞는 RFoF 모듈을 선택하는 것이 과도하게 사양을 높이는 것보다 배포를 간소화하고 장기적인 안정성을 향상시킬 수 있습니다.

자주 묻는 질문

RFoF(RF over Fiber)의 주요 목적은 무엇입니까?

RF over Fiber는 광섬유를 통해 RF 신호를 전송하는 데 사용됩니다. 전송 시에는 RF 신호를 광 신호로 변환하고, 수신 시에는 다시 RF 신호로 변환합니다. 이를 통해 RF 서비스를 장거리에서도 낮은 손실과 높은 신호 안정성으로 전송할 수 있습니다.

RFoF 솔루션이 시스템에 적합한지 어떻게 알 수 있나요?

먼저 애플리케이션 요구 사항을 확인하십시오. RF 주파수 범위, 신호 레벨 및 필요한 전송 거리를 살펴보세요. 그런 다음 RFoF 송신기와 수신기가 기존 광섬유 인프라 및 파장 계획과 호환되는지 확인하십시오.

RFoF는 GPON 또는 XGS-PON과 함께 사용할 수 있습니까?

네, 적절한 파장 분리와 광 출력 계획을 사용하면 RFoF는 GPON 및 XGS-PON과 공존할 수 있습니다. RFoF의 파장과 출력 수준이 PON 데이터 트래픽에 간섭하지 않는지 항상 확인하십시오.

잘못된 RFoF 솔루션을 선택하면 어떻게 될까요?

• 무선 주파수(RF) 신호 품질이 저하될 수 있습니다.
• 화면이 왜곡되거나 노이즈가 증가할 수 있습니다.
• 거리가 멀어질수록 연결이 불안정해질 수 있습니다.

경우에 따라 RFoF 링크가 예상대로 작동하지 않을 수 있습니다.

RFoF 시스템은 특별한 유지보수가 필요합니까?

RFoF 시스템은 일반적으로 긴 동축 케이블보다 유지 보수가 적게 필요합니다. 하지만 장기적인 신뢰성을 위해서는 올바른 설치, 깨끗한 광 연결, 그리고 적절한 전력 레벨 유지가 여전히 중요합니다.

팁: RFoF 성능을 배포하기 전에 개별 사양뿐만 아니라 시스템 수준에서 항상 평가해야 합니다.
