TXS-55는 단일 모드 광섬유를 통해 광대역 RF 신호를 전송하도록 설계된 소형 CATV 및 SAT-IF 광섬유 송신기입니다. 47MHz에서 2400MHz까지의 주파수 범위를 지원하므로 케이블 TV와 위성 중간 주파수 분배를 결합한 서비스에 적합합니다.
이 송신기는 3mW의 광 출력으로 1550nm 파장의 광 신호를 제공합니다. RF 입력 포트를 통해 13/18V DC 및 0/22kHz 주파수 제어를 선택할 수 있으며, 위성 LNB 애플리케이션에 적합한 최대 전류는 500mA입니다. 컴팩트한 하우징, 저잡음 설계 및 안정적인 RF 성능으로 SMATV, 헤드엔드, 호텔 및 다세대 주택 배전 시스템에 적합합니다.
LNB 전력 및 제어 선택 가능
TXS-55는 내장된 두 개의 스위치를 통해 네 가지 LNB 제어 모드를 선택할 수 있어 다양한 위성 수신 환경에 맞춰 필요한 전압과 톤 조합을 설정할 수 있습니다.
TXS-55는 47MHz에서 2400MHz까지의 CATV 및 SAT-IF 신호를 지원합니다.
송신기는 결합된 광대역 CATV 및 SAT-IF RF 신호를 수신하여 단일 모드 광섬유 전송을 위한 1550nm 광 출력으로 변환합니다.
예. RF 입력 포트는 최대 전류 500mA에서 13V 또는 18V 출력을 선택할 수 있습니다.
예. 송신기는 0kHz 또는 22kHz 제어음을 선택할 수 있습니다.
일반적인 광 출력은 1550nm에서 3mW입니다.
SC/APC 및 FC/APC 광 커넥터 옵션을 사용할 수 있습니다.
호환 가능한 광 수신기는 필요한 주파수 범위, 광 입력 레벨, RF 출력 및 AGC 성능에 따라 선택해야 합니다. 수신기 매칭에 대해서는 SANLAND에 문의하십시오.
● RF 성능
| 매개변수 | 사양 |
| 주파수 범위 | 47–2400MHz |
| CATV 입력 레벨 | 75 ± 5 dBμV, 59개 채널 |
| SAT-IF 입력 레벨 | 68 ± 10 dBμV |
| 평탄 | ±2dB |
| CNR | ≥52dB |
| CSO | ≥60dB |
| CTB | ≥63dB |
| 반환 손실 | ≥14dB |
| 입력 임피던스 | 75옴 |
● 광학 인터페이스
| 매개변수 | 사양 |
| 광학 파장 | 1550 nm |
| 광 출력 전력 | 3mW |
| 섬유 종류 | 싱글 모드 |
| 광학 반사 손실 | ≥45dB |
| 광 커넥터 | SC/APC 또는 FC/APC |
● 전기 및 기계
| 매개변수 | 사양 |
| 기기 전원 공급 장치 | 12VDC, 1A |
| LNB 전압 출력 | 13V/18V 선택 가능 |
| 컨트롤 톤 | 0/22kHz 선택 가능 |
| 최대 LNB 전류 | 500mA |
| 전력 소비량 | <4와트 |
| RF 커넥터 | F-여성 |
| 치수 | 130 × 97 × 32 mm |

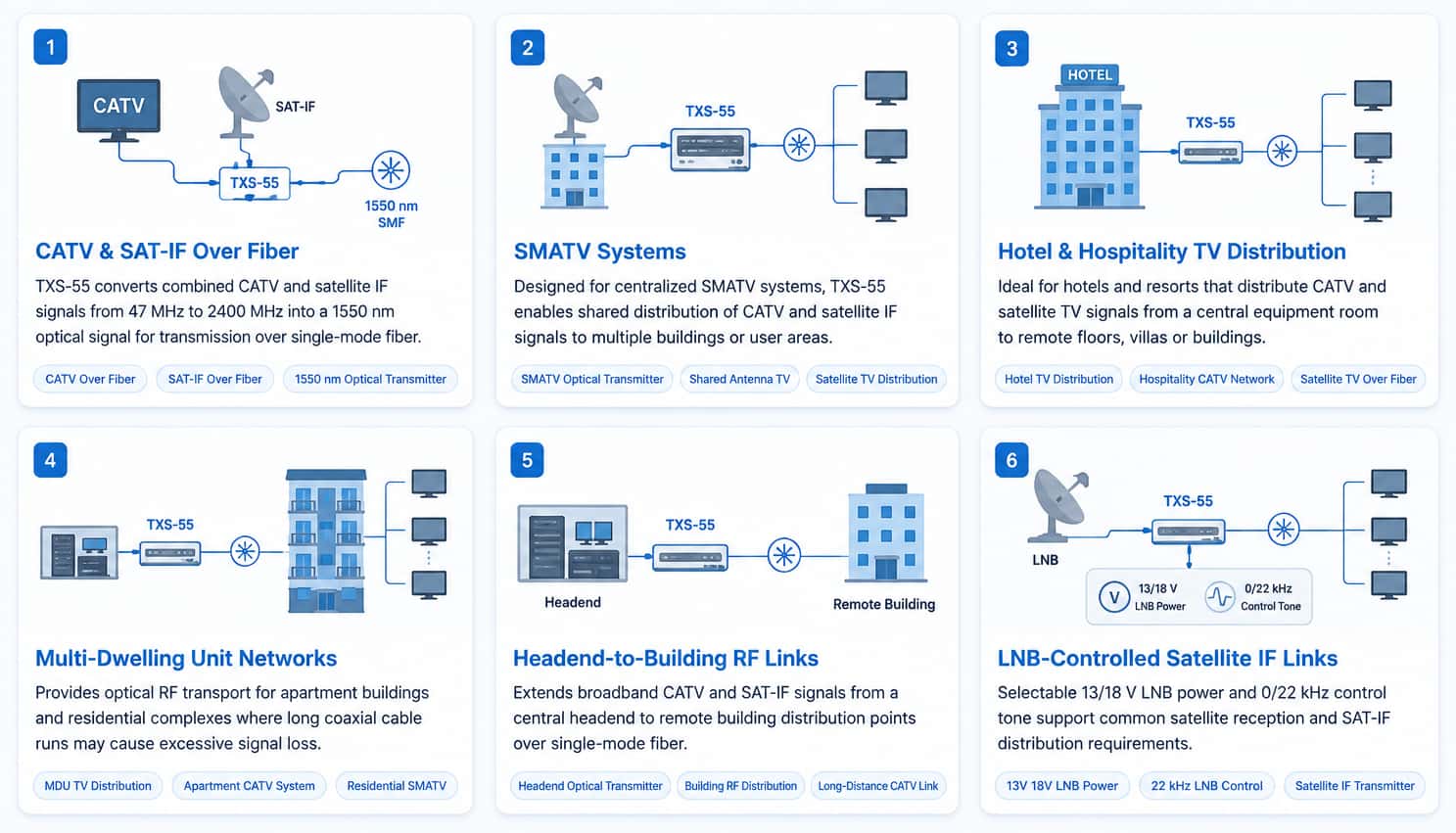

TXS-55는 다양한 시스템 및 환경에서 단일 모드 광섬유를 통한 광대역 CATV 및 위성 IF 신호 분배에 이상적입니다.
