Sanland의 혁신적인 제어 가능한 RFOF 제품 라인은 변환에 사용되는 손바닥 크기 아날로그 RFOF 모듈로 구성됩니다. RF 신호는 광학 신호로의 신호로 장거리를 전달합니다. 광학 송신기를 사용하는 TX 장치는 RF를 광 신호로 변환하고 RX 장치는 RF 신호로 다시 변환합니다. 두 장치는 고객의 단일 모드 파이버를 통해 연결됩니다.

Sanland의 RF (Rf Over Fiber) 모듈은 통신, 위성, 무선 망원경, 유통 안테나, 방송 오디오 및 비디오 및 타이밍 동기화에 적합합니다. 예를 들어, 포인트 간 안테나는 섬유 케이블에 의해 제어실에서 몇 미터에서 몇 킬로미터 떨어진 곳에 연결할 수 있습니다. 기지국은 섬유를 통해 원격 섹터 안테나에 연결할 수 있습니다. 위성 안테나는 섬유 케이블을 통해 RF가 광섬유 솔루션을 통해 원격 사이트에 연결할 수 있습니다.

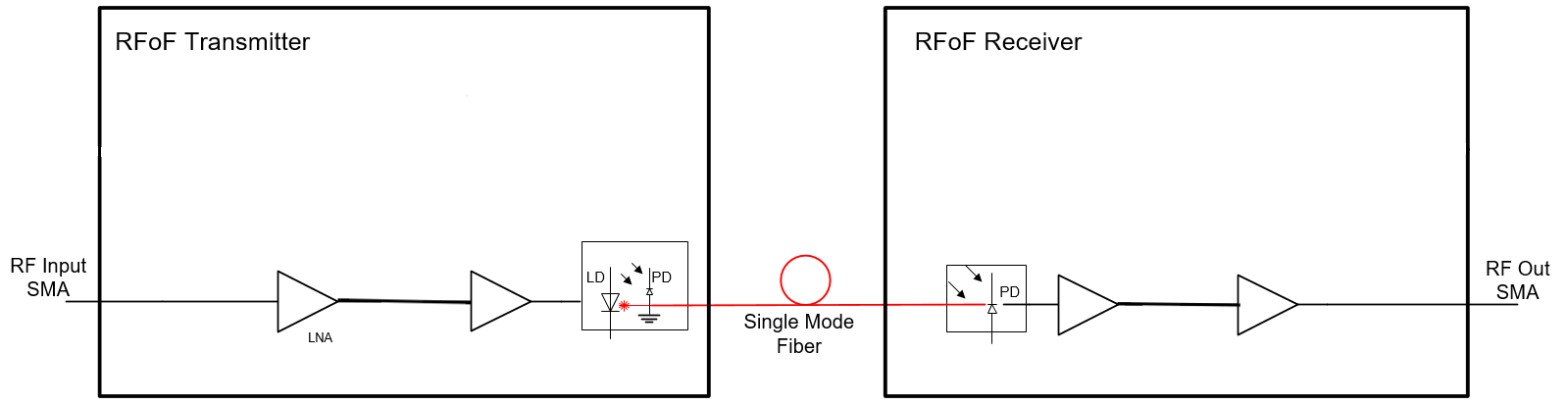

프로그래밍 가능한 6.0GHz RFOF–단순화 된 블록 다이어그램

Programmable 6.0GHz RFoF–Simplified Block Diagram

전기 같은	단위	사양 (전형적인)	사양 (전형적인)
전기 같은	단위	LNA“Off”	LNA“on”
주파수 범위	MHZ	0.5-6000	0.5-6000
조정 가능한 링크 게인 (공칭 값)	dB	7	37
감쇠기 31 DB (TX, RX)	dB	0.5	0.5
평탄도를 얻습니다	dB	± 2.5	± 2.5
입력 P1 DB	DBM	-3	-33
노이즈 피겨	dB	27	6
sfdr	DB/HZ2/3	104	100
36MHz의 평탄도를 얻으십시오	dB	± 0.25	± 0.25
온도에 대한 수정되지 않은 이득 변화	dB	± 3.5	± 3.5
온도에 대한 수정 된 이득 변화	dB	±1	±1
RFOF 링크 간의 수정 된 게인 추적	dB	± 0.5	± 0.5
최대 입력 손상이 없습니다	DBM	20	20
가짜	DBM	-100	-100
VSWR 입력 / 출력	DBM	1.7 : 1	1.7 : 1
입력 / 출력 임피던스	옴	50	50
광학 및 전기
TX 장치의 현재 소비 (5VDC)	mA	260	385
RX 장치의 현재 소비 (5VDC)	mA	225	225
레이저 다이오드 파장	µm	1.31 또는 1.55	1.31 또는 1.55
섬유의 광 전력	mw	2.3 ± 0.5	2.3 ± 0.5
LED 상태 표시기 (TX/RX)	-	RGB	RGB
기계적 및 환경 매개 변수
작동 온도	°C	-20 ~ +70	-20 ~ +70
저장 온도	°C	-40 ~ +85	-40 ~ +85
EMC 및 안전	-	CE & FCC	CE & FCC

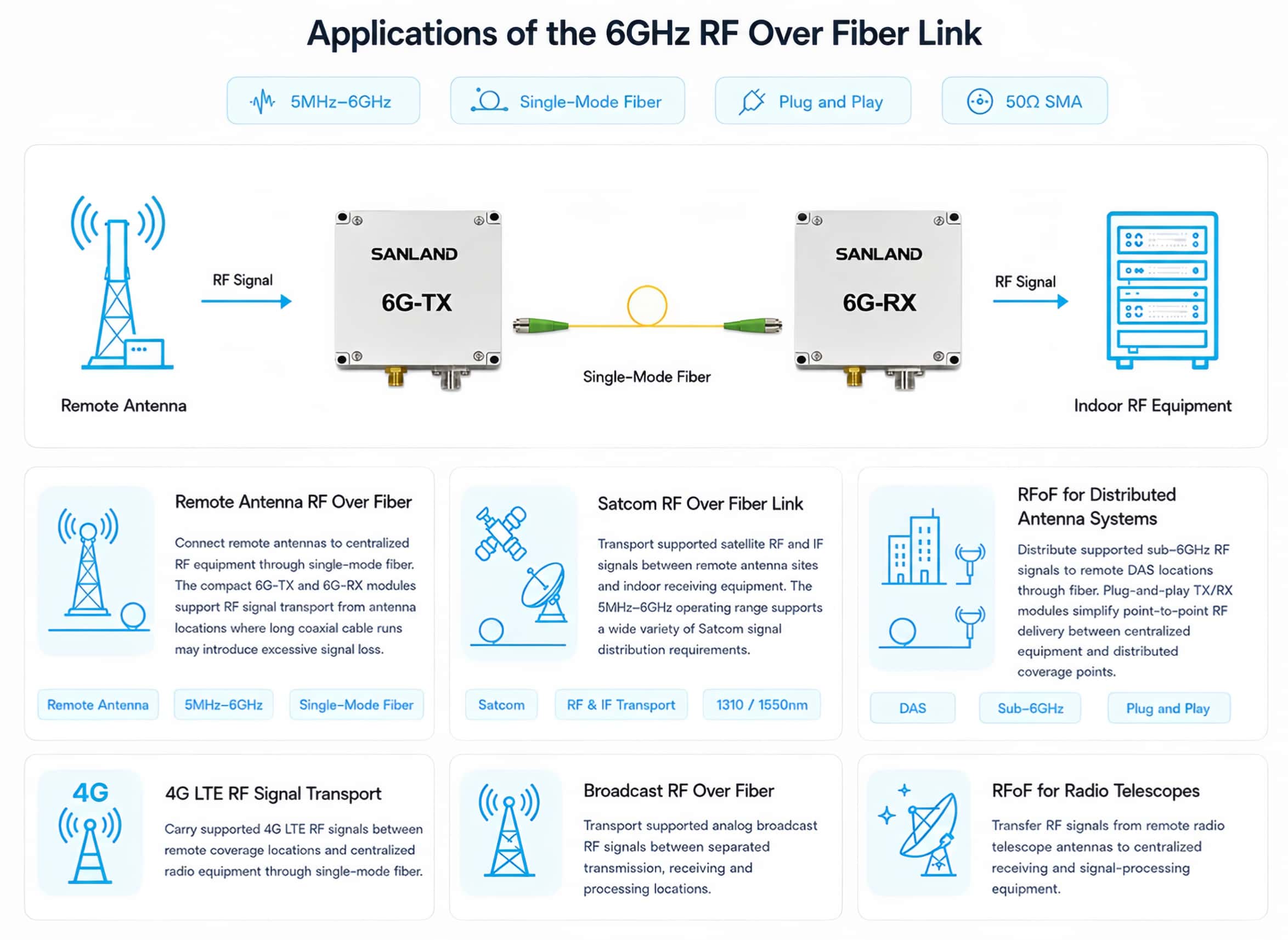

원격 안테나 통신
SATCOM
4G LTE
방송
분산 안테나
무선 망원경
