SANLAND 5MHz~6GHz RF over Fiber 모듈 쌍은 SM28 단일 모드 광섬유를 통해 광대역 RF 신호를 투명하게 전송합니다. 송신기는 고선형 DFB 레이저를 사용하여 수신 RF 신호를 광 신호로 변환하고, 수신기는 고선형 포토다이오드와 저잡음 증폭기를 통해 광 신호를 다시 RF 신호로 변환합니다. 링크 전체에서 원래의 RF 변조 형식이 그대로 유지됩니다.
콤팩트한 크기, 5V 동작, 50Ω SMA 인터페이스 및 1310nm 또는 1550nm 파장 옵션을 갖춘 이 모듈은 통신, 방송, 안테나 분배 및 테스트 시스템에 통합하도록 설계되었습니다. 단일 광섬유를 통한 양방향 RF 전송을 위한 WDM 구성도 제공됩니다.

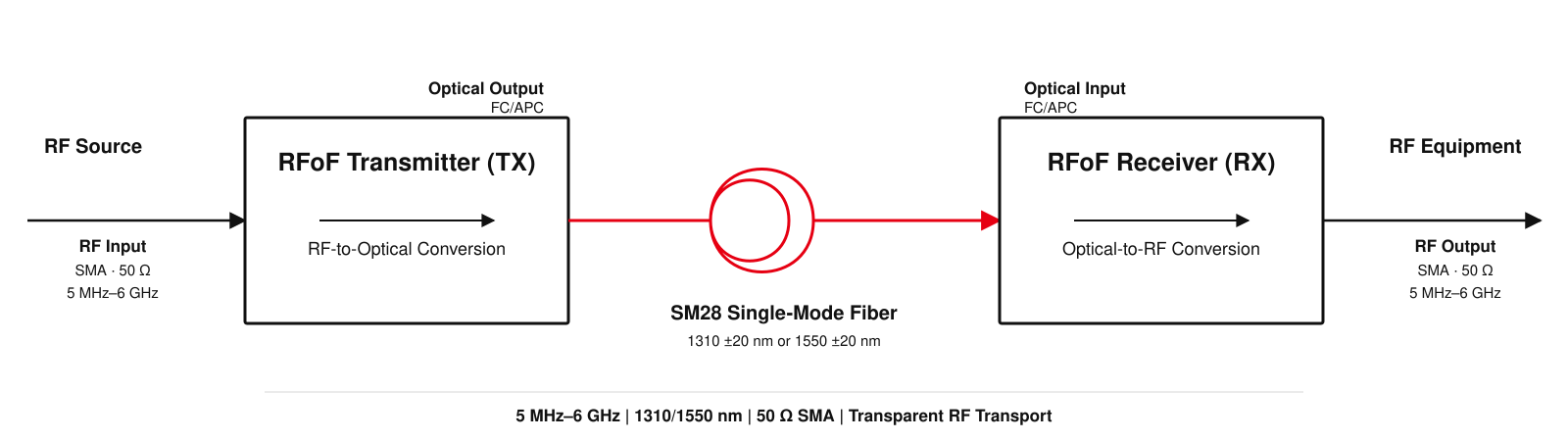

5MHz~6GHz 광섬유 기반 RF 링크 아키텍처

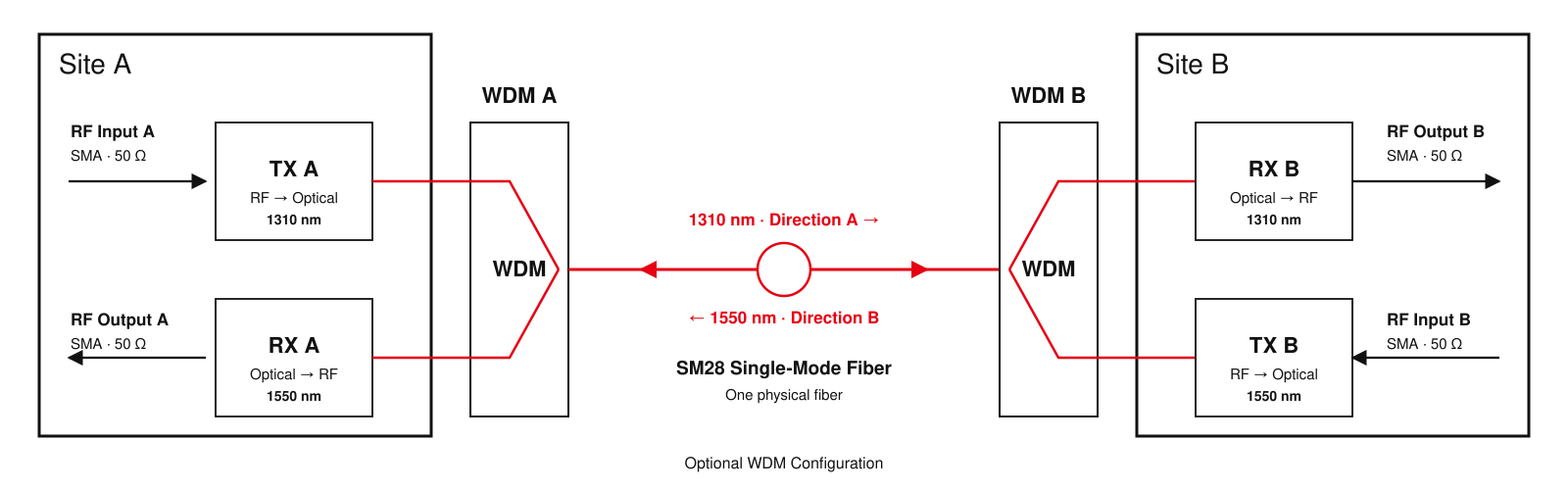

선택적 WDM 양방향 구성
자주 묻는 질문
이 모듈은 RF 파형을 투명하게 전송하며 지정된 주파수 및 입력 전력 범위 내에서 아날로그 신호와 디지털 변조 RF 캐리어 모두에 적합합니다.
아니요. 완전한 단방향 링크를 위해서는 동일한 광 파장에서 작동하는 송신기 하나와 수신기 하나가 필요합니다.
예. 동일한 송수신기 쌍 두 개를 1310/1550nm WDM 구성 요소로 결합하여 단일 광섬유를 통해 양방향 전송을 구현할 수 있습니다.
표준 구성은 FC/APC 광 커넥터가 있는 SM28 단일 모드 광섬유를 사용합니다.
지원 거리는 송신기 광 출력, 광섬유 손실, 커넥터 손실, WDM 또는 WDM 삽입 손실 및 요구되는 RF 성능에 따라 달라집니다. 링크 예산 평가를 위해 고객은 광섬유 거리와 링크 구성을 제공해야 합니다.
RF 성능
| 매개변수 | 값 |
| RF 주파수 범위 | 5MHz~6GHz |
| RF 입력 전력 | -35 ~ -15 dBm |
| RF 출력 전력 | -15 ~ +5 dBm |
| 입력 P1dB | -10dBm (일반적) |
| IIP3 | 일반적으로 33dBm |
| SFDR | 90–104 dB·Hz2/3 |
| 잡음 지수 | 16~30dB |
| 이득 평탄도 | 최대 ±3dB |
| 입력/출력 VSWR | 일반적으로 1.9:1, 최대 2:1입니다. |
| RF 임피던스 | 50옴 |
| RF 커넥터 | 스마에 |
광학 성능
| 매개변수 | 값 |
| 광학 파장 | 1310 ±20 nm 또는 1550 ±20 nm |
| TX 광 출력 전력 | 일반적으로 3mW |
| 광 입력 전력 | -15 ~ +2 dBm |
| 수신기 감도 | -20dBm |
| 섬유 종류 | SM28 단일 모드 광섬유 |
| 광 커넥터 | FC/APC |
| WDM 구성 | 선택 과목 |
전기, 기계 및 환경
| 매개변수 | 값 |
| 공급 전압 | 4.8~5.2V DC, 일반적인 값 5V |
| 공급 전류 | 일반적으로 160mA |
| 온도에 따른 이득 변화* | ±2dB |
| 작동 온도 | -20°C ~ +50°C |
| 보관 온도 | -45°C ~ +85°C |
| 모듈 크기 | 약 64 × 39 × 12 mm |
*작동 온도 범위 -10°C ~ +70°C에서 측정되었습니다.

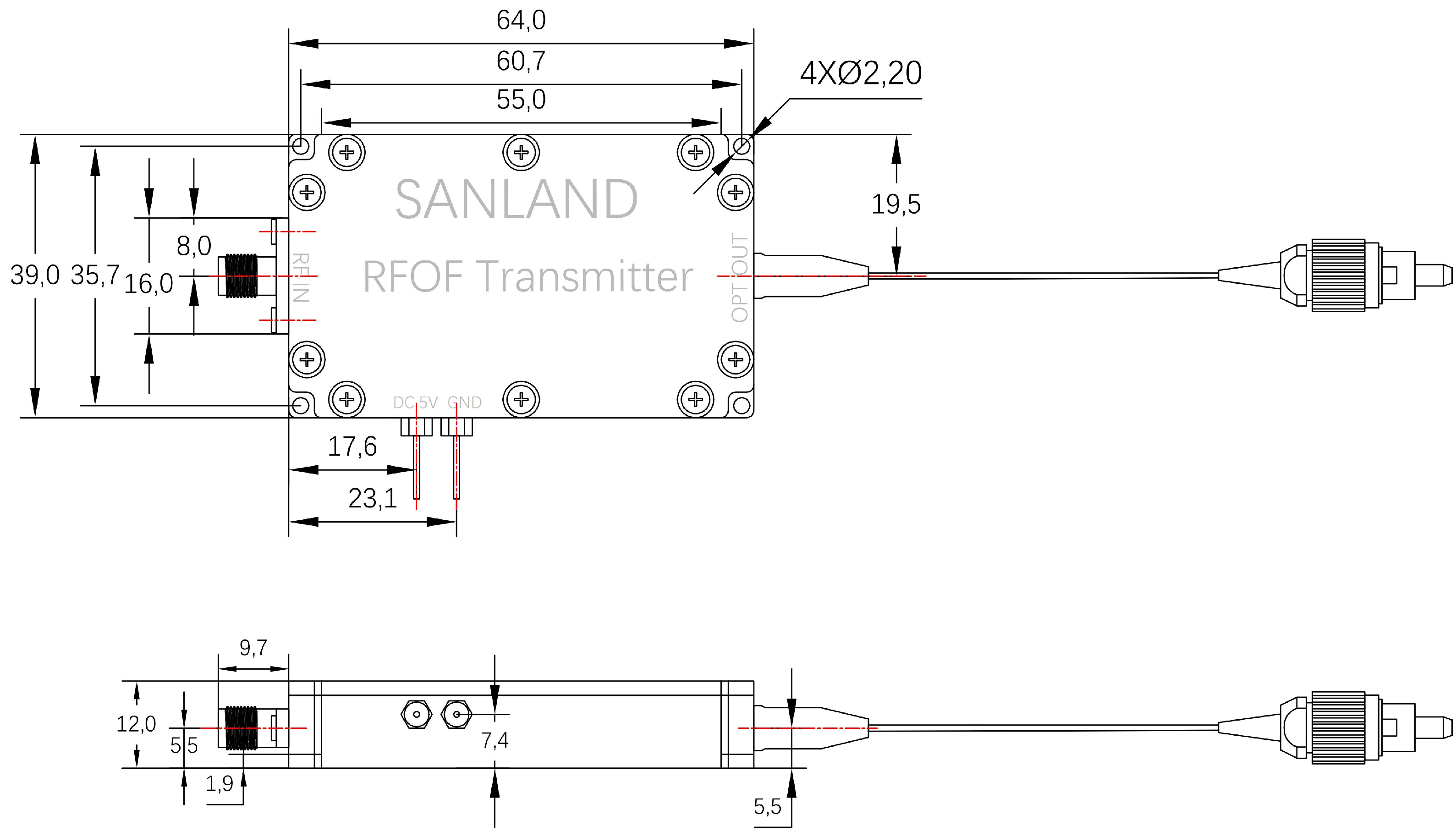

TX 모듈

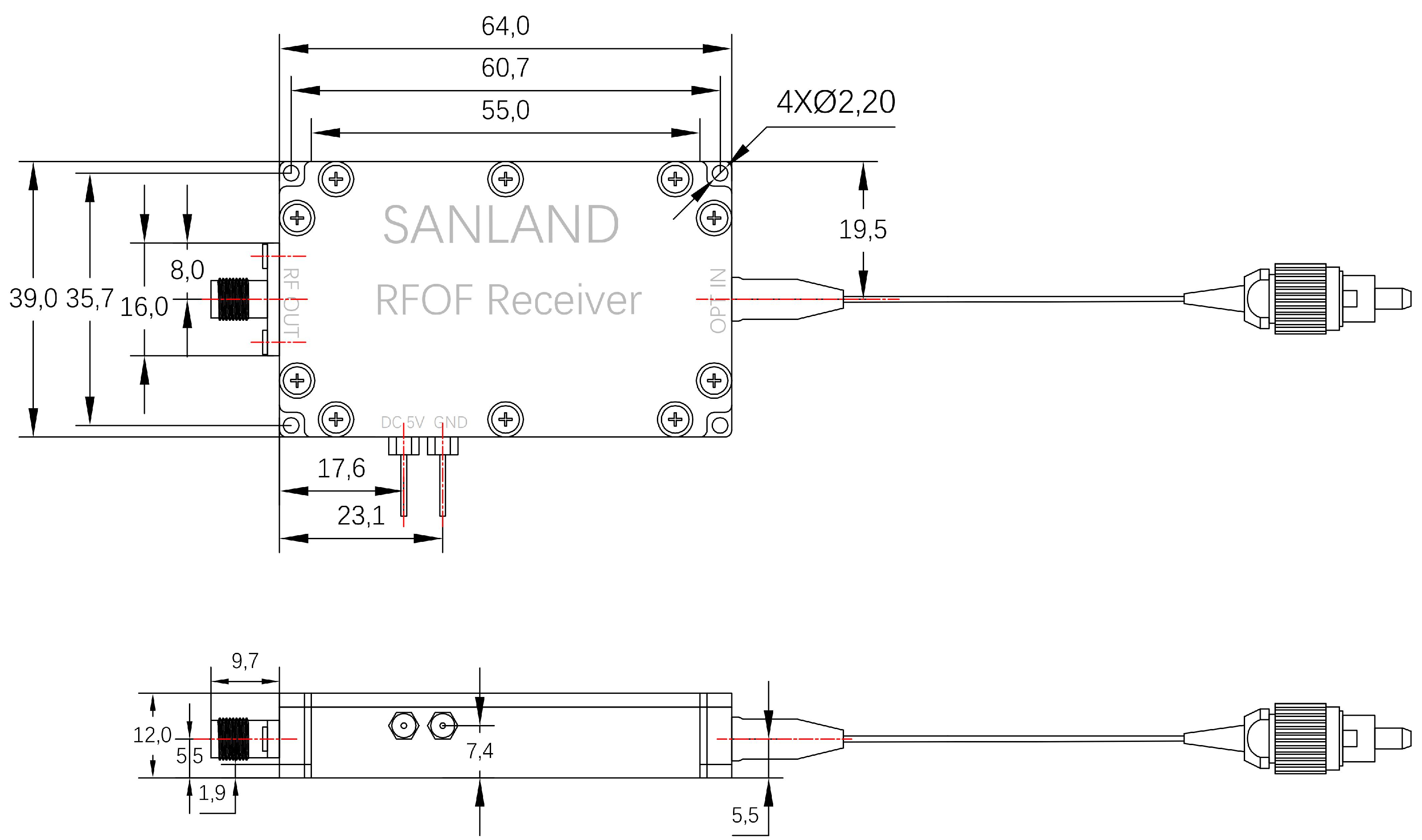

RX 모듈

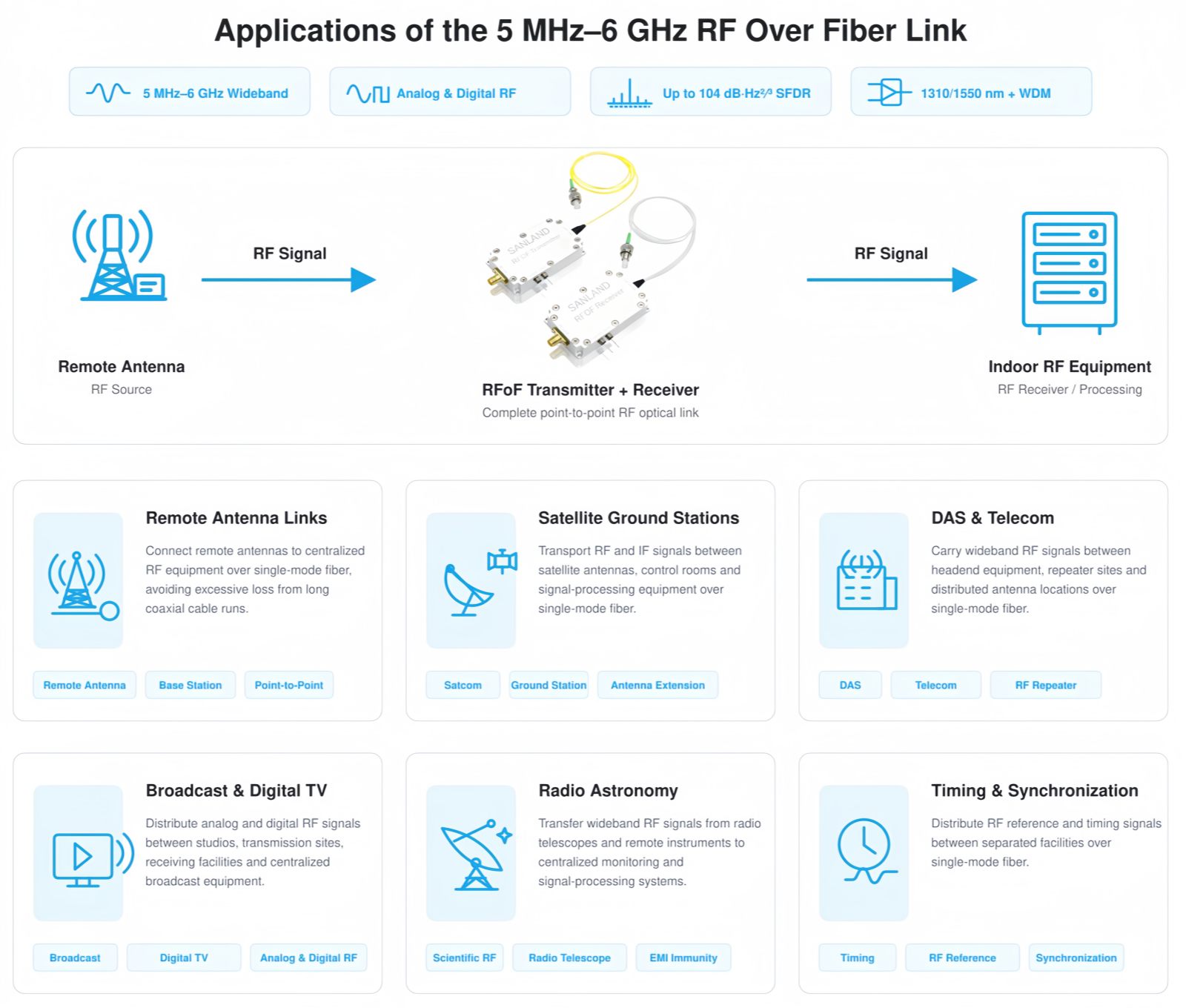

5MHz~6GHz RFoF 링크는 SM28 단일 모드 광섬유를 통해 아날로그 및 디지털 RF 신호를 투명하게 전송합니다. 이 링크는 넓은 대역폭, 낮은 전송 손실 및 전자기 간섭에 대한 내성이 요구되는 원격 및 분산 RF 시스템에 적합합니다.
