RFoF-C 5MHz~6GHz 원격 제어 아날로그 RF 광섬유 링크

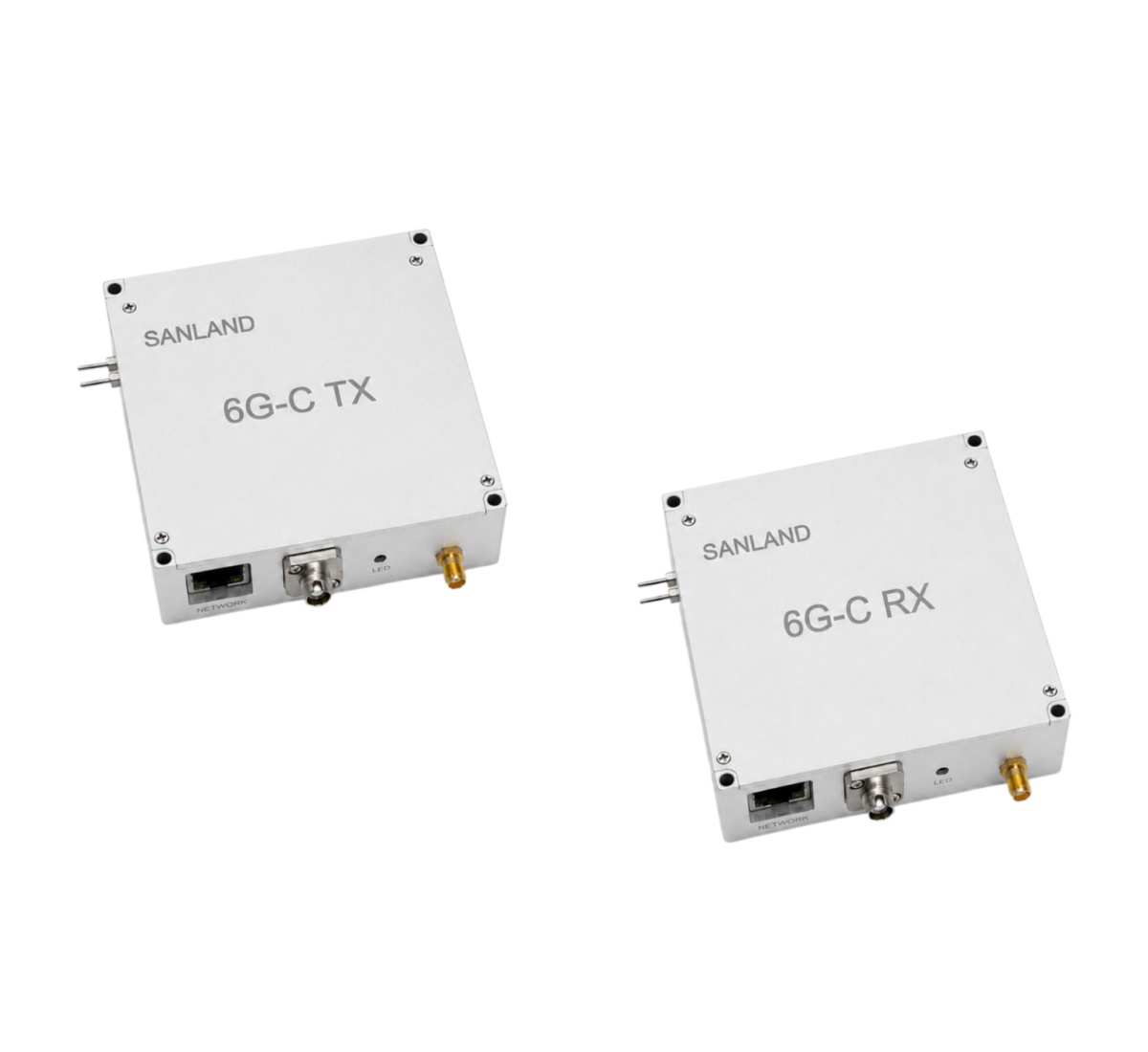

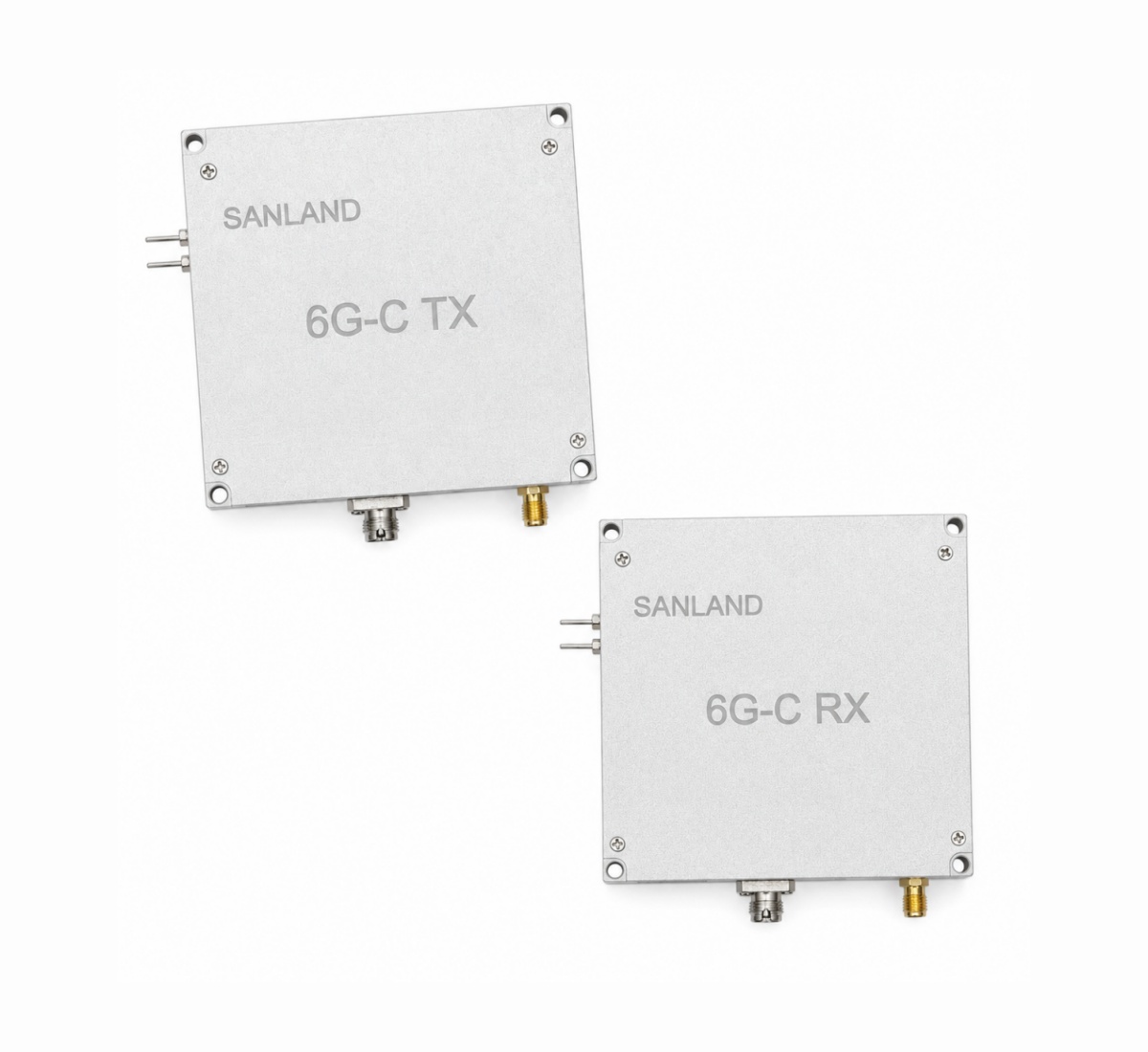

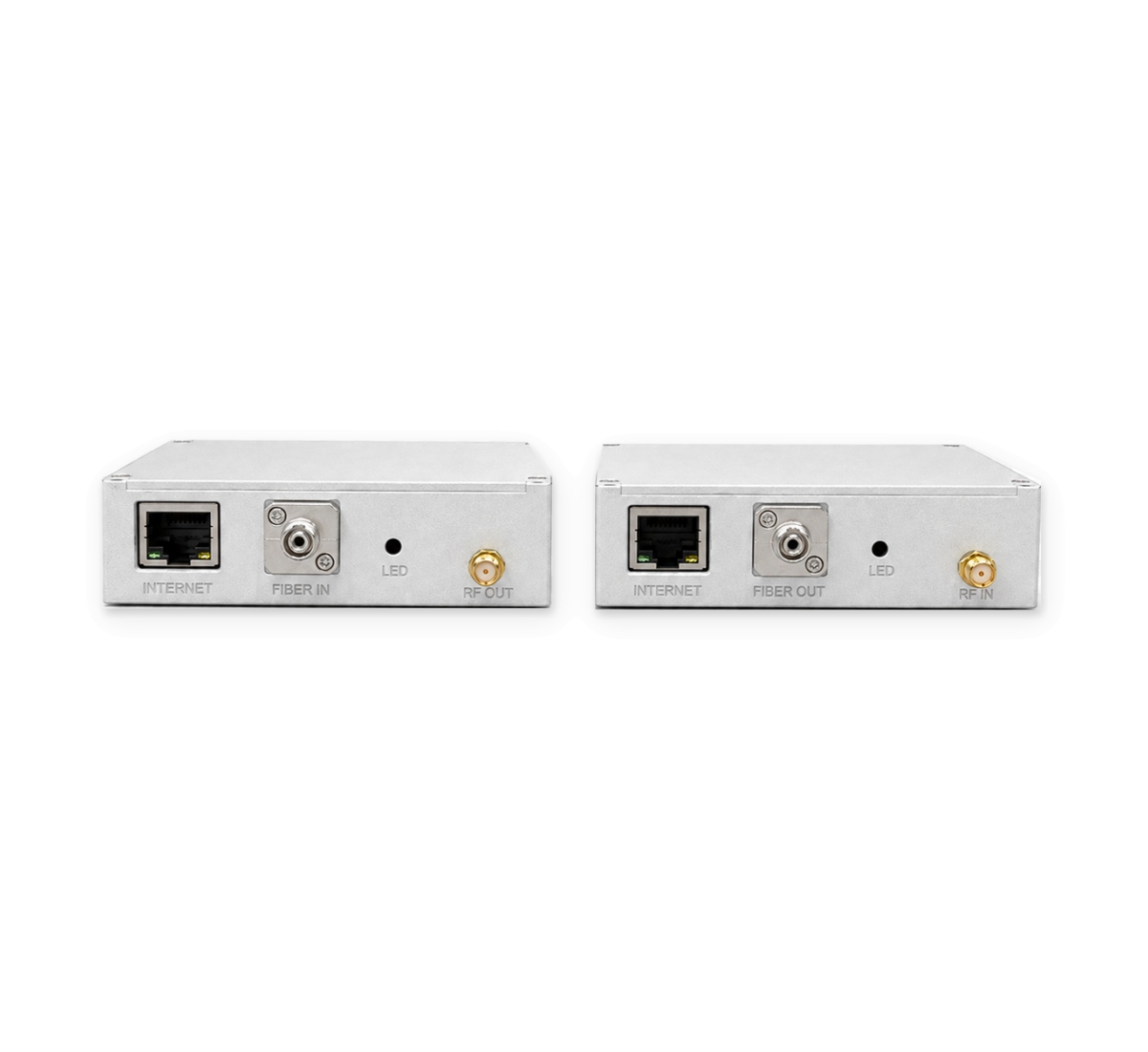

SANLAND RFoF-C는 5MHz~6GHz의 RF 신호를 단일 모드 광섬유를 통해 전송하도록 설계된 원격 제어 방식의 아날로그 RF 광섬유 링크입니다. 6G-C TX 1개와 6G-C RX 1개로 구성된 이 제품은 50Ω SMA 인터페이스와 1550nm FC/APC 광 연결을 통해 완벽한 점대점 RF 광 링크를 제공합니다.

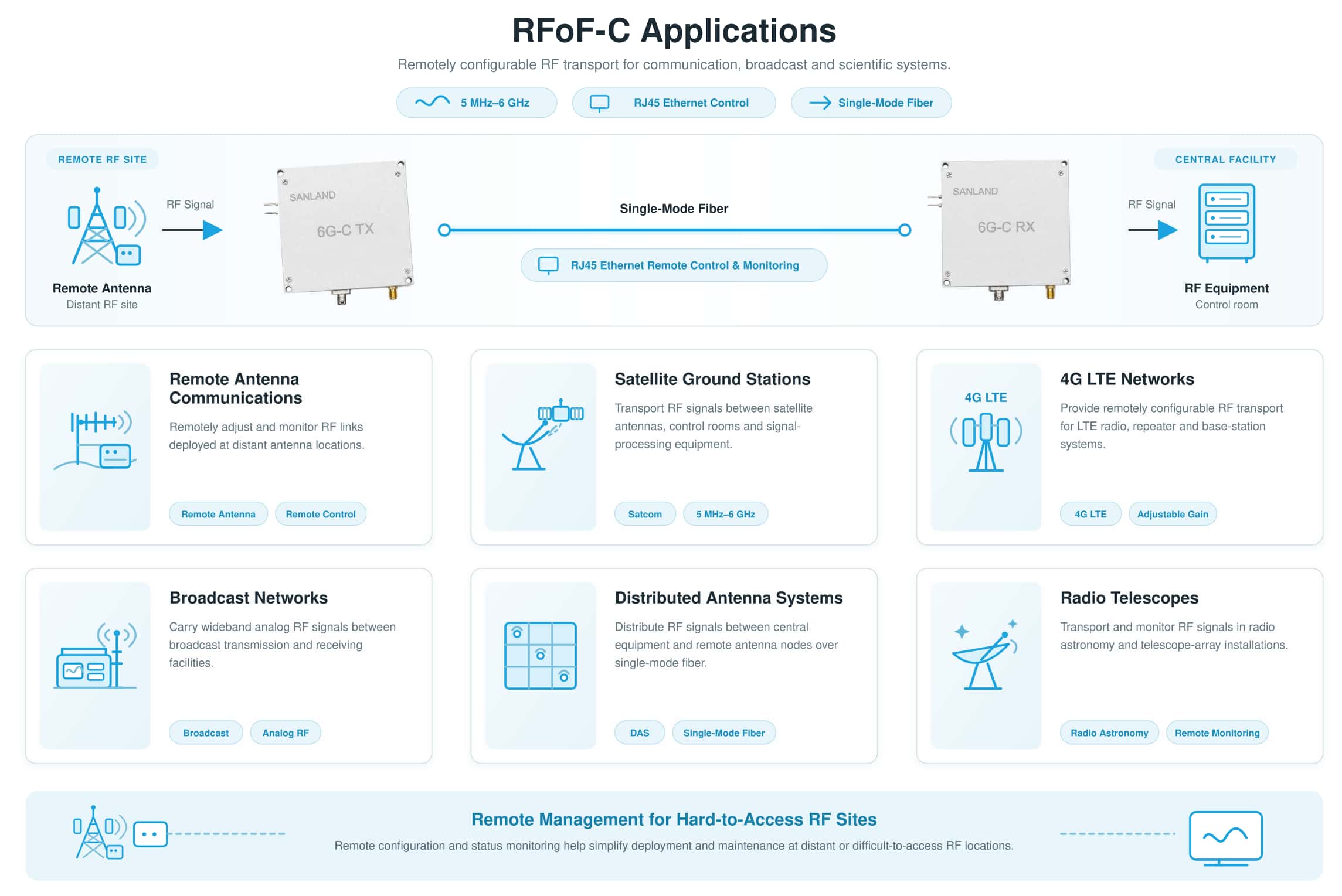

내장 마이크로컨트롤러, 프로그래밍 가능한 감쇠 기능 및 선택 가능한 LNA 모드를 통해 사용자는 다양한 RF 입력 조건에 맞춰 링크 게인을 원격으로 구성할 수 있습니다. RJ45 이더넷 인터페이스를 통해 운영자는 원격 컴퓨터에서 게인을 조정하고 RF 레벨 및 온도를 모니터링할 수 있으므로 원격 안테나, 위성 통신, DAS 및 방송 시설에서의 현장 유지보수 필요성을 줄일 수 있습니다.

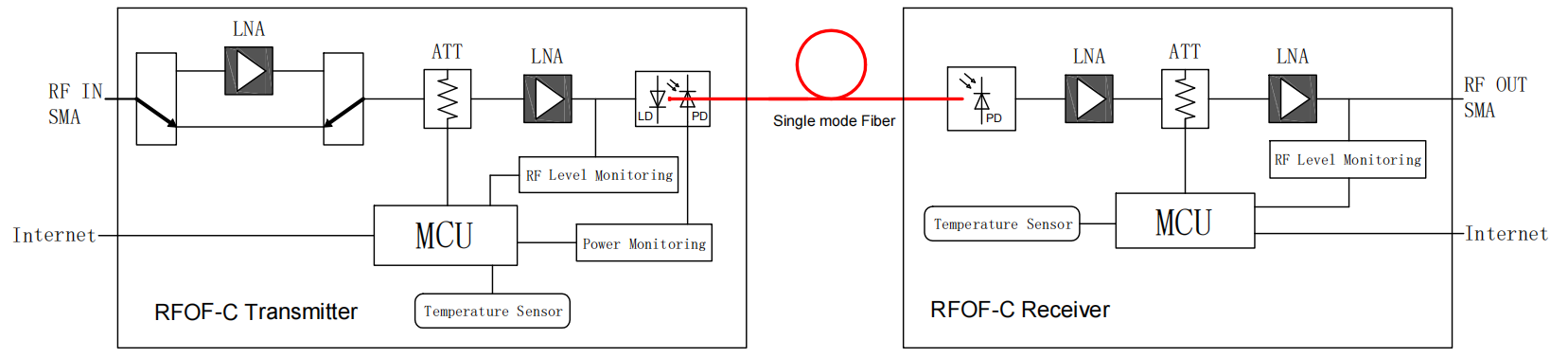

 RFoF-C 기능 아키텍처

완전한 RFoF-C 링크는 송신기와 수신기 사이에 RF 신호 조절, 광 변환, 내장 모니터링 및 이더넷 제어를 통합합니다.

• RF 신호 컨디셔닝

LNA와 감쇠 단계는 링크를 통해 RF 신호 레벨을 관리합니다.

• 광학 변환

RF 신호는 단일 모드 광섬유를 통해 전송하기 위해 변환되고 수신기에서 복구됩니다.

• 이더넷 제어 및 모니터링

임베디드 MCU는 제어 및 모니터링 기능을 RJ45 이더넷 인터페이스에 연결합니다.

 선택 가능한 RF 작동 모드

LNA OFF : 더 높은 입력 전력 처리 능력 및 103dB·Hz^2/3더 강한 RF 입력 신호에 적합한 SFDR.

LNA 켜짐 : 저레벨 RF 신호 수신 시 공칭 링크 이득은 36dB, 잡음 지수는 8dB입니다.

 자주 묻는 질문

• RFoF-C에서 원격으로 제어 및 모니터링할 수 있는 기능은 무엇입니까?

RJ45 이더넷 인터페이스를 통해 사용자는 송신기의 프로그래밍 가능한 감쇠를 제어하는 ​​것을 포함하여 링크 게인을 원격으로 조정할 수 있습니다. 원격 PC 소프트웨어는 RF 레벨 및 온도 모니터링도 지원합니다.

• RFoF-C는 제어 컴퓨터에 어떻게 연결됩니까?

RFoF-C는 RJ45 이더넷 인터페이스를 통해 제어 컴퓨터에 연결됩니다. 원격 PC 소프트웨어를 통해 사용 가능한 조정 및 모니터링 기능에 접근할 수 있습니다.

• 프로그래밍 가능한 감쇠 범위는 무엇입니까?

RFoF-C 송신기는 0~31dB 범위에서 1dB 단위로 프로그래밍 가능한 감쇠 기능을 제공하여 다양한 입력 조건에 맞게 RF 신호 레벨을 조정할 수 있습니다.

• LNA ON 모드와 LNA OFF 모드의 차이점은 무엇인가요?

LNA가 켜진 경우 공칭 링크 이득은 36dB, 잡음 지수는 8dB, 입력 P1dB는 -35dBm으로 낮은 레벨의 RF 입력 신호에 적합합니다. LNA가 꺼진 경우 공칭 링크 이득은 6dB, 잡음 지수는 29dB, 입력 P1dB는 -5dBm, 그리고 103dB·Hz의 대역폭을 제공합니다.^2/3 더 강한 RF 입력에 적합한 SFDR.

• 완전한 RFoF-C 링크를 구성하는 데 필요한 모듈 수는 몇 개입니까?

완전한 RFoF-C 링크를 구성하려면 6G-C 송신기 1개와 6G-C 수신기 1개가 필요합니다. 송신기는 RF 입력을 광 신호로 변환하여 단일 모드 광섬유를 통해 전송하고, 수신기는 원격지에서 광 신호를 다시 RF 신호로 변환합니다.

• RFoF-C는 SANLAND의 다른 6GHz RFoF 링크와 어떻게 다른가요?

RFoF-C는 단순한 RF 신호 전송뿐 아니라 원격 제어 및 실시간 모니터링이 필요한 애플리케이션을 위해 설계되었습니다. 5MHz~6GHz 아날로그 RF 광섬유 전송 기능 외에도 내장 MCU, 프로그래밍 가능한 RF 제어, RJ45 이더넷 연결, RF 레벨 모니터링 및 온도 모니터링 기능을 통합하고 있습니다.

이러한 특징 덕분에 RFoF-C는 작동 매개변수를 중앙 집중식으로 조정하거나 모니터링해야 하는 원격 배치 RF 시스템에 특히 적합합니다.

SANLAND의 6GHz RFoF 솔루션을 살펴보세요
