SG117은 DC부터 3.5GHz까지의 범용 광대역 RF 증폭을 위해 설계된 GaAs pHEMT 광대역 증폭기입니다. 높은 이득, 낮은 잡음, 뛰어난 선형성 및 탁월한 안정성을 컴팩트한 6핀 패키지에 담아낸 SG117은 무선, 광대역 및 위성 통신 시스템의 RF 프런트 엔드, 버퍼 증폭기 및 증폭단에 적합합니다. 단일 5V 전원 공급과 컴팩트한 SOT-363 폼 팩터는 공간 제약이 있는 RF 설계에 쉽게 통합할 수 있도록 도와줍니다.

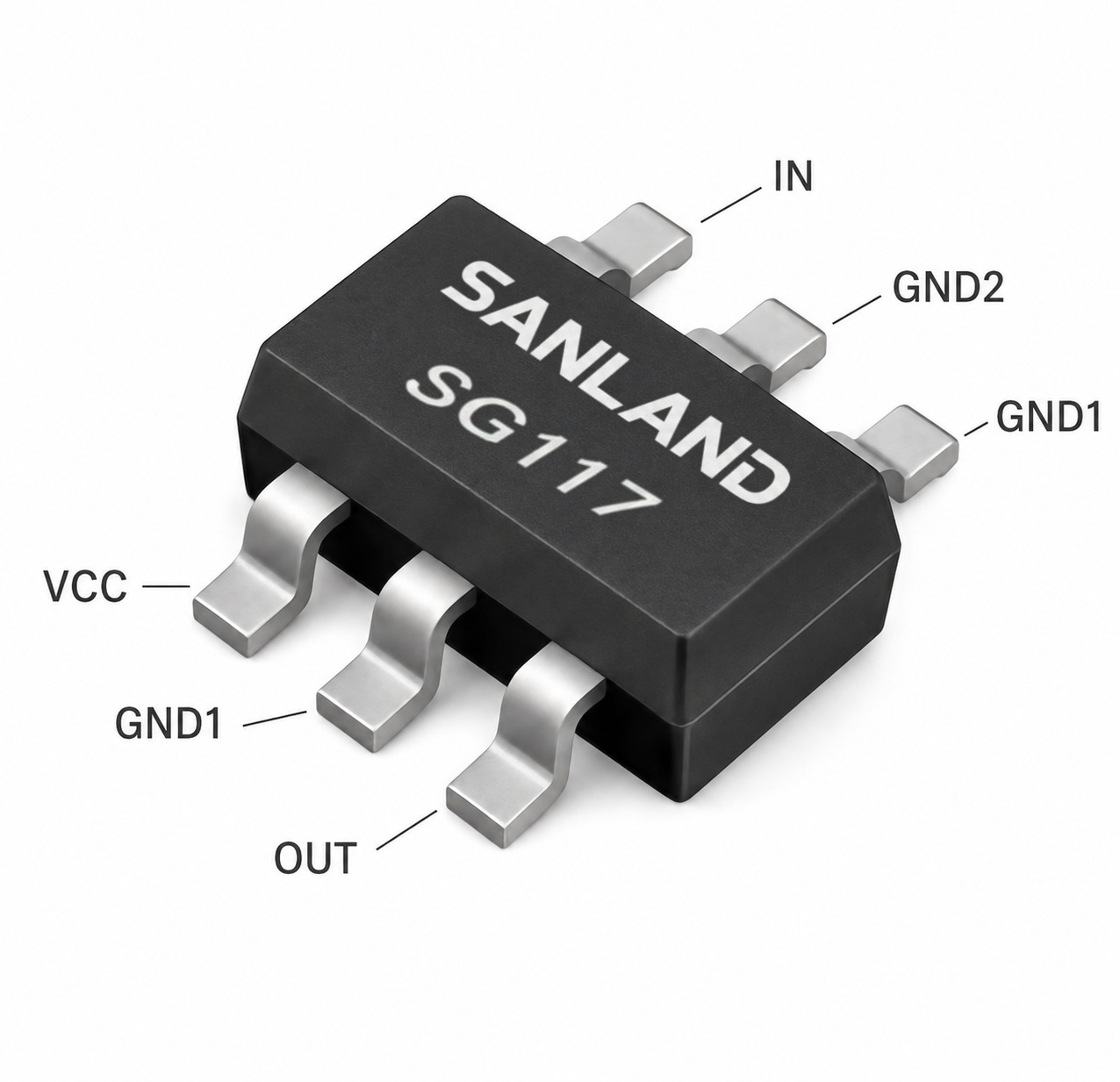

핀 할당 및 패키지
핀
기능
설명
1
VCC
입력 게이트용 바이어스 전압
2, 4, 5
접지
접지
3
RF 출력 / VCC
RF 출력; RF 초크를 통해 VCC를 인가하십시오. DC 차단 커패시터가 필요합니다.
6
RF 입력
RF 입력; DC 차단 커패시터 필요
본체 크기: 최대 2.2 × 1.35 × 1.1 mm
소형 6핀 SOT-363 패키지를 채택한 SG117은 PCB 공간이 제한적인 광대역 MMIC 증폭기 설계에 적합합니다.
기존 RF 설계 평가
BGA2866 또는 BGA2867의 대안을 평가하고 계십니까?
SG117은 5V, SOT-363 규격의 광대역 RF 증폭기로 DC부터 3.5GHz까지의 주파수 범위를 지원합니다. 기존의 BGA2866 및 BGA2867 설계에 적용하여 엔지니어링 평가를 진행할 수 있습니다. 단, 적용 분야에 필요한 이득, 잡음 지수, 출력 성능 및 기존 바이어스 회로를 검토해야 합니다.
DC–3.5 GHz5V 전원 공급SOT-363 패키지
NXP 참조 부품
BGA2866 디자인
NXP는 명시합니다 950MHz에서 일반적인 이득은 23.9dB입니다.SG117은 다음 목록에 있습니다. 1GHz에서 24.5dB이것들을 시작점으로 삼아 실제 주파수 대역에 걸쳐 이득 응답을 비교해 보세요.
현재 확인 사항: 5V에서 BGA2866의 전류 소모량은 17.4mA이고, SG117의 일반적인 전류 소모량은 25mA입니다.
NXP 참조 부품
BGA2867 디자인
NXP는 명시합니다 950MHz에서 일반적인 이득은 27.1dB입니다.SG117은 다음 목록에 있습니다. 1GHz에서 24.5dB사용 가능한 시스템 이득 여유가 요구 사항을 충족하는지 확인하십시오.
현재 확인 사항: 5V에서 BGA2867의 전류 소모량은 21.7mA이고, SG117의 일반적인 전류 소모량은 25mA입니다.
위에 제시된 일반적인 값은 서로 다른 테스트 주파수 및 평가 조건을 사용한 것입니다. 회로 설계에 따라 동일한 주파수에서 장치를 비교하십시오.
중요 점검: 출력 바이어스 회로

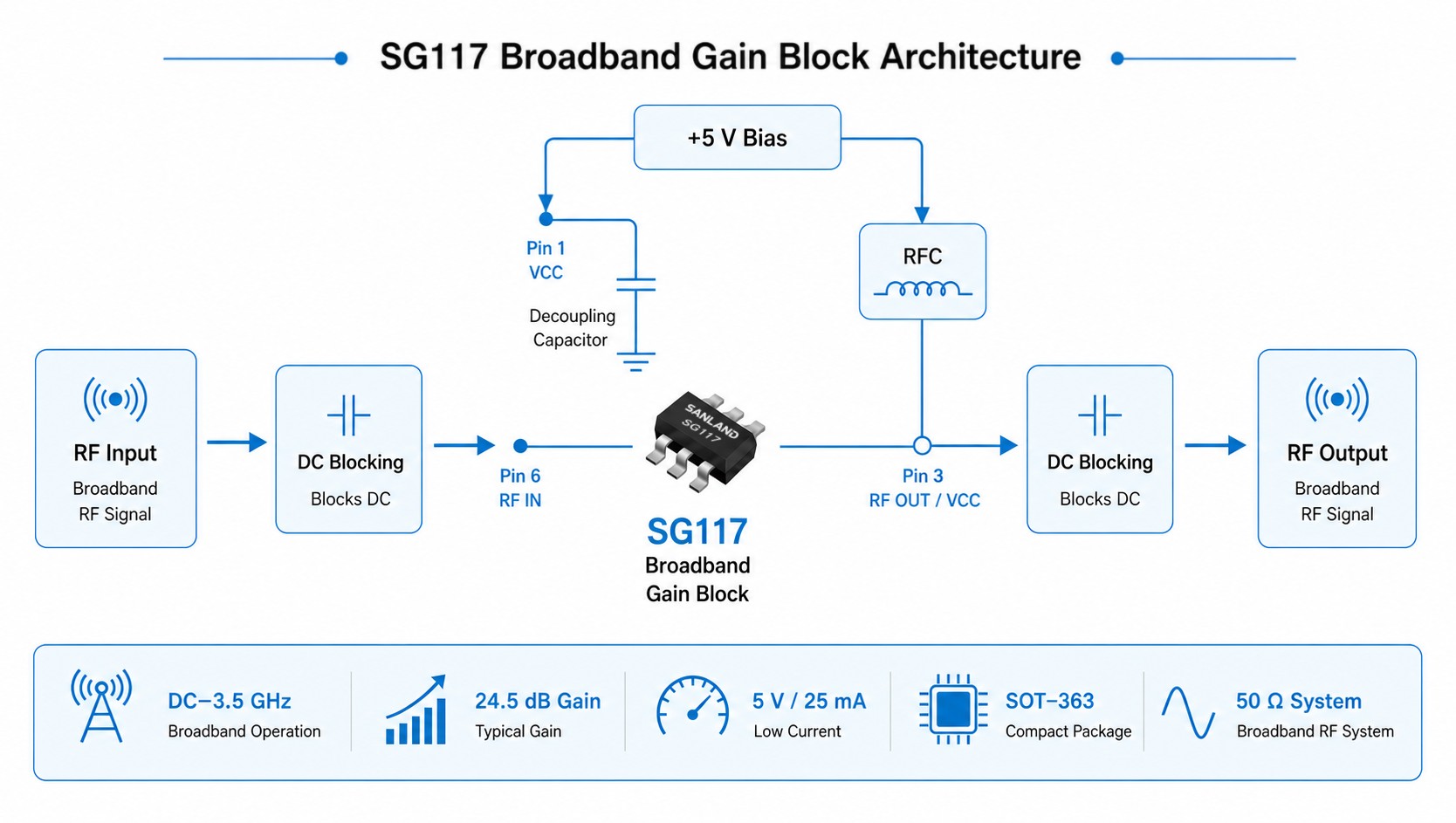

SG117은 3번 핀을 사용합니다. RF 출력 / VCC 출력 바이어스를 위해 RF 초크가 필요합니다. BGA2866 및 BGA2867은 3번 핀을 다음과 같이 명시합니다. RF_OUT 출력 인덕터가 필요하지 않습니다. 교체품을 고려하기 전에 PCB 연결, 바이어스 부품 및 DC 차단 커패시터를 검토하십시오.
설계에서 확인해야 할 사항
RF 성능동작 대역 전체에 걸친 이득, 잡음 지수(NF), P1dB 및 OIP3.
회로 및 전원 공급출력 바이어스, DC 차단, 전류 예산 및 열 여유.
소싱 요구 사항자격 취득 일정 및 예상 연간 수요.
상호 참조 검토를 요청하세요
원래 부품 번호, 주파수 범위, 목표 이득/잡음률, 선형성 요구 사항, 회로도 또는 BOM(가능한 경우) 및 연간 수량을 SANLAND 엔지니어링 팀에 보내주십시오.
SG117은 일반적인 대기 전류가 25mA인 5V RF 게인 블록 증폭기로, 소형 및 저전류 RF 설계에 적합합니다.
SG117은 어떤 패키지를 사용하나요?
SG117은 공간 제약이 있는 RF 설계에 적합한 소형 6핀 SOT-363 패키지로 제공됩니다.
SG117은 어떤 용도로 설계되었습니까?
SG117은 무선 통신, ISM 및 WLAN 시스템, DBS/TVRO, RF 프런트 엔드, 버퍼 증폭기 및 튜너 애플리케이션용 광대역 RF 증폭단에 사용할 수 있습니다.
SG117은 기존 광대역 MMIC 설계에 적용 가능성을 평가할 수 있습니까?
예. SG117은 NXP BGA2866, BGA2867 및 BGA2869를 포함한 기존 SOT-363 광대역 MMIC 게인 블록에서 마이그레이션할 때 엔지니어링 평가 대상으로 고려될 수 있습니다. 회로 구성, 바이어스 네트워크, 게인 요구 사항 및 RF 성능은 각 애플리케이션에 대해 독립적으로 검증해야 합니다.
01
SG117 / RF 사양
RF 성능
매개변수
일반적인 값
테스트 조건
주파수 범위
DC–3.5 GHz
—
얻다
24.5dB
@ 1GHz
잡음 지수
2.7dB
@ 1GHz
오이피3
+21dBm
@ 1GHz
출력 P1dB
+10dBm
@ 1GHz
S11
–14dB
@ 2.5GHz
S22
–12dB
@ 2.5GHz
S12
–32dB
@ 2.5GHz
공급 전압
5V
—
공급 전류
25mA (일반)
—
시스템 임피던스
50옴
테스트 조건
패키지
SOT-363
6핀
테스트 기준
일반적인 RF 성능은 5V 전원이 공급되는 50Ω 시스템에서 측정되었으며, 광대역 이득 블록 선택 및 RF 설계에 대한 기준 데이터를 제공합니다.
02
SG117 / 측정 곡선
일반적인 RF 성능 대 주파수

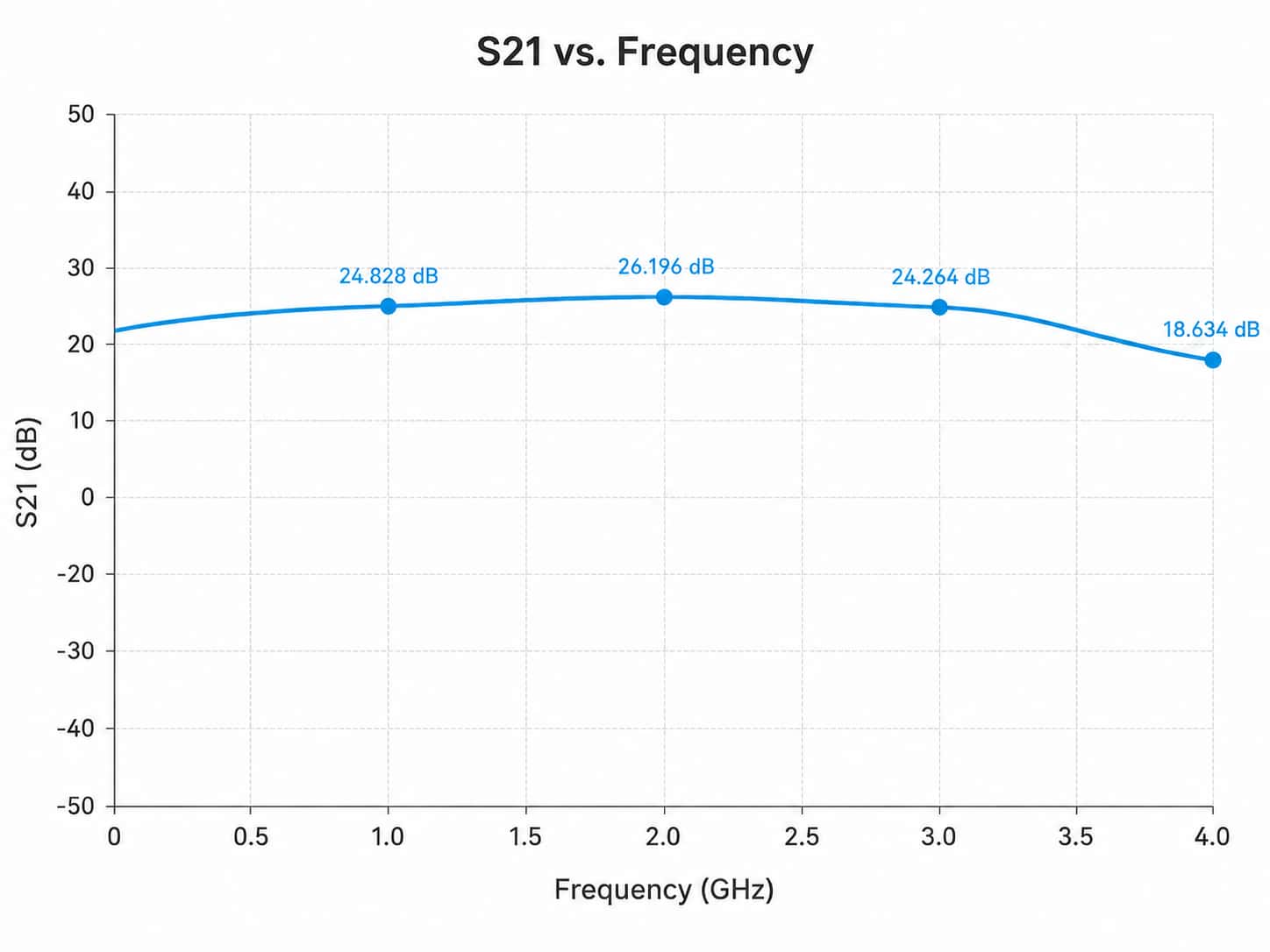

01S21순방향 전송

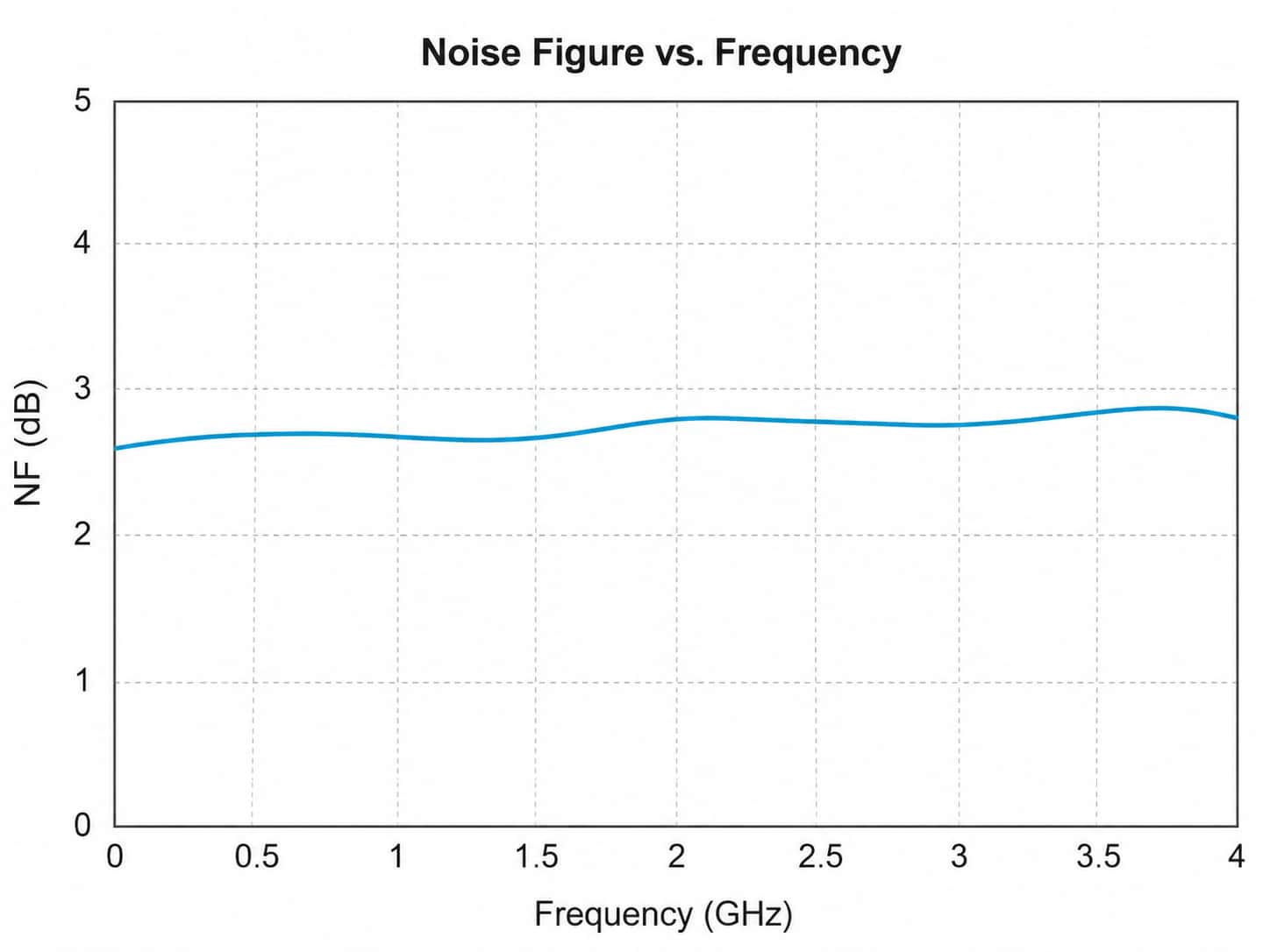

02잡음 지수소음 응답

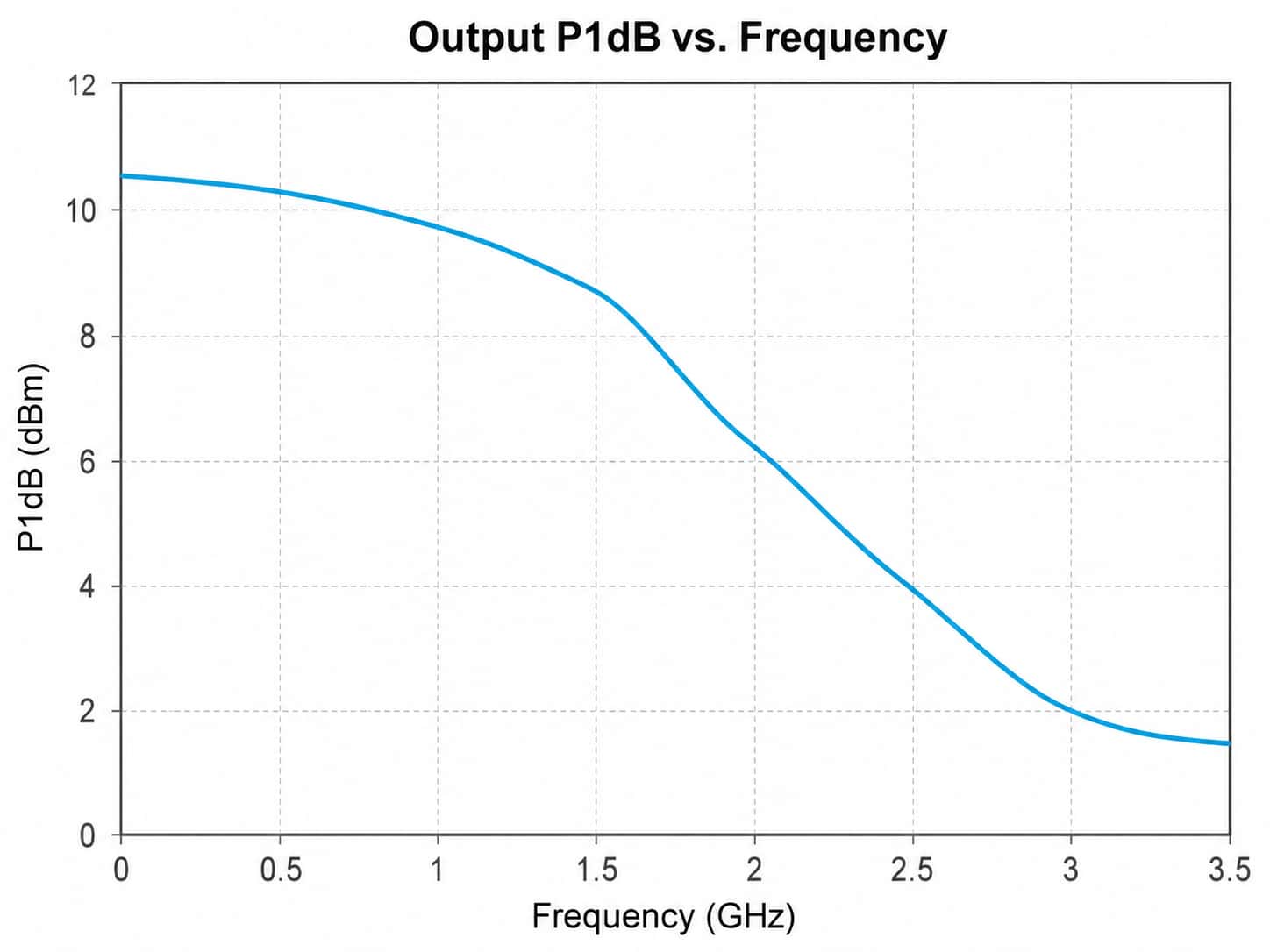

03출력 P1dB출력 압축

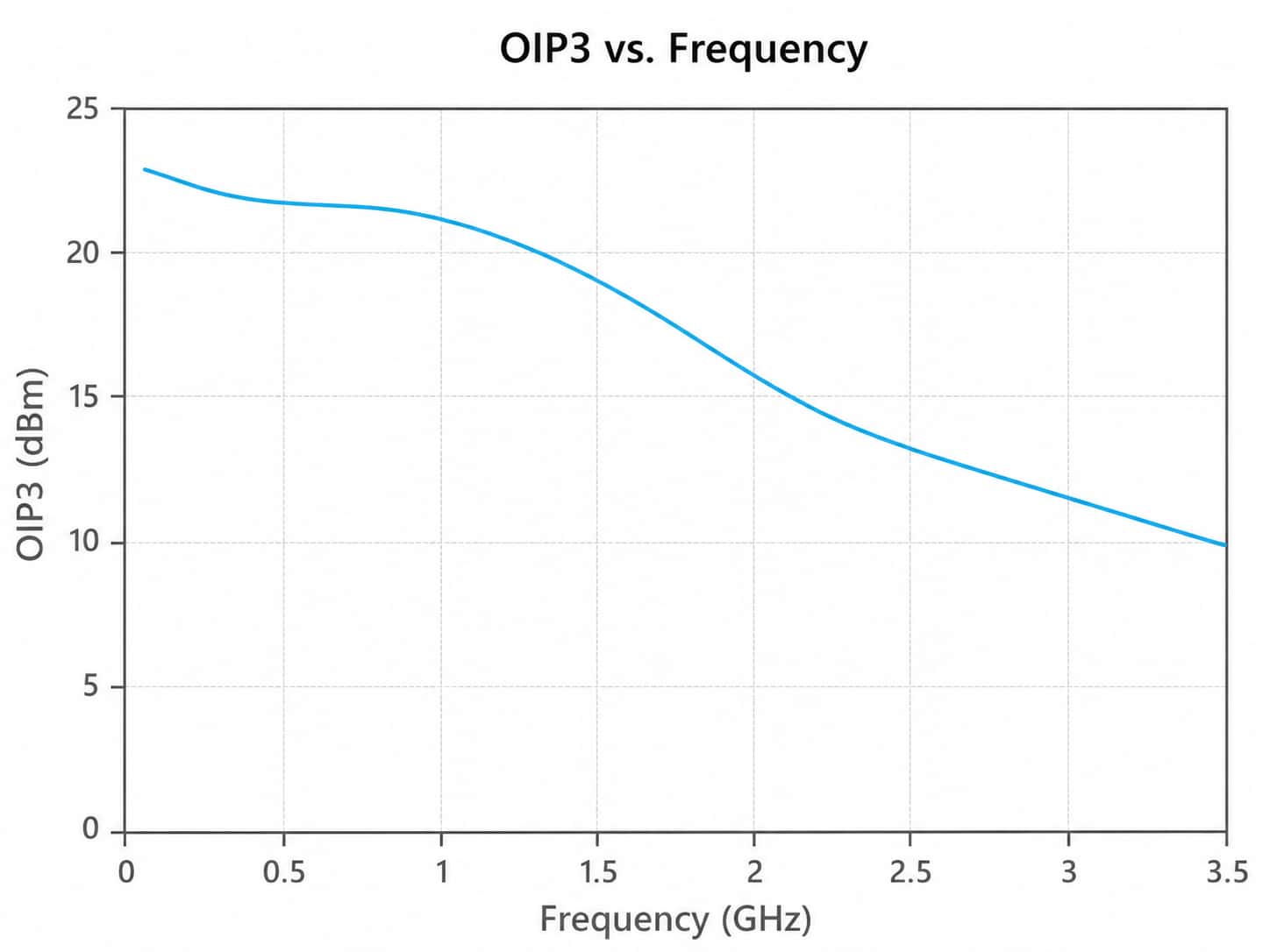

04오이피3선형성 응답

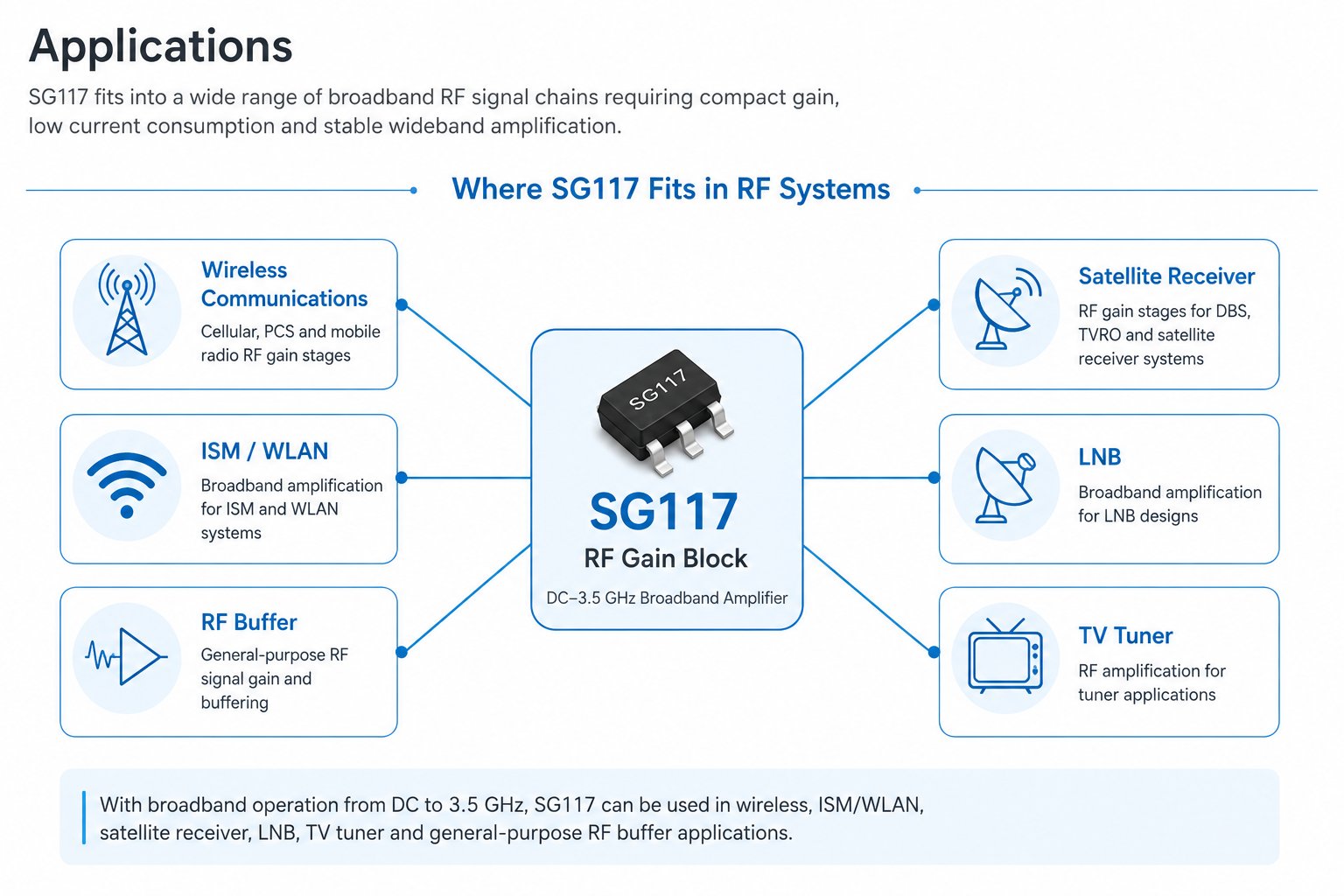

SG117은 무선 통신, ISM/WLAN 시스템, 위성 수신기, LNB 및 TV 튜너를 포함한 RF 프런트엔드 애플리케이션용 광대역 RF 버퍼 증폭기 및 MMIC 게인 블록으로 사용할 수 있습니다. DC~3.5GHz의 광대역 응답을 통해 다양한 신호 체인에서 범용 RF 게인 및 버퍼링을 지원합니다.
