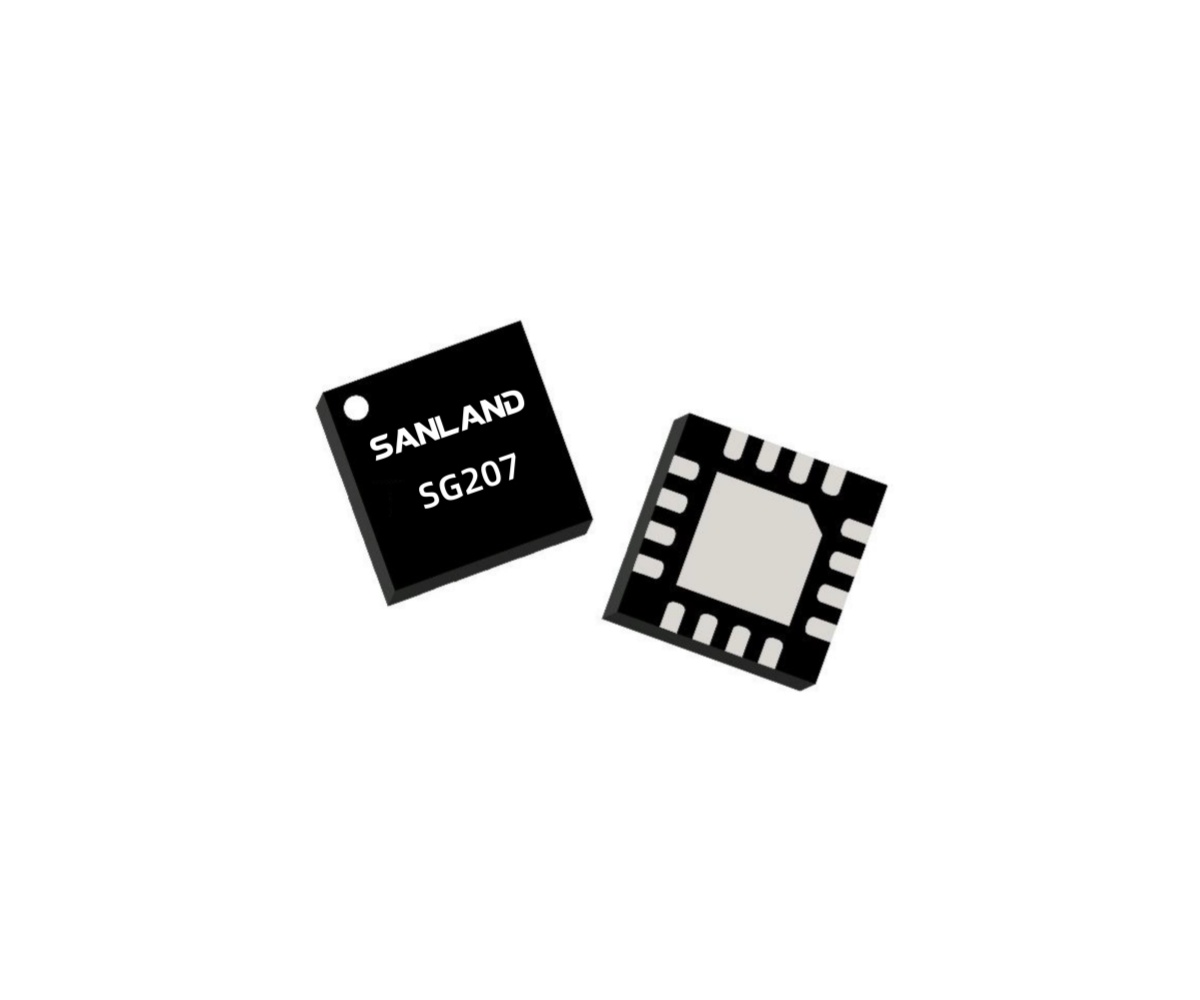

Sanland의 SG207은 DOCSIS 3.1 및 DOCSIS 4.0 업스트림 및 다운스트림 애플리케이션용으로 설계된 GaAs pHEMT 단일 종단 MMIC RF 증폭기 IC입니다. 이 장치는 5MHz~684MHz의 업스트림 동작과 47MHz~1800MHz의 다운스트림 동작을 지원하며, 21dB의 일반적인 이득, 낮은 잡음 지수 및 높은 선형성을 컴팩트한 3×3 QFN 패키지에 제공합니다. 5V 또는 7V 단일 전원으로 구동되는 SG207은 광 노드, 헤드엔드 CMTS 장비, FTTH GPON/GEPON, 케이블 모뎀, 홈 게이트웨이 및 단일 종단 이득 블록 애플리케이션에 적합합니다.
| 매개변수 | +5V 일반값 | +7V (일반적인 값) |
| 빈도 | 47–1800MHz | 47–1800MHz |
| 공급 전류 | 71mA | 101 mA |
| 얻다 | 21dB | 21.4dB |
| 이득 기울기 | 1dB | 1dB |
| 역방향 격리 | 25dB | 25dB |
| 입력 반환 손실 | 18dB | 20dB |
| 출력 반환 손실 | 20dB | 20dB |
| 잡음 지수 | 1.0 / 1.6 dB | 1.0 / 1.6 dB |
| 오이피3 | 36dBm | 39dBm |
| OP1dB | 20dBm | 23dBm |
| 열 저항 | 57℃/W | 57℃/W |
| 매개변수 | +5V 일반값 | +7V (일반적인 값) |
| 빈도 | 5–700MHz | 5–700MHz |
| 공급 전류 | 70mA | 100mA |
| 얻다 | 21dB | 21.3dB |
| 이득 기울기 | 0.2dB | 0.2dB |
| 역방향 격리 | 23dB | 23dB |
| 입력 반환 손실 | 21dB | 22dB |
| 출력 반환 손실 | 20dB | 19dB |
| 잡음 지수 | 0.9 / 1.0 dB | 0.9 / 1.2 dB |
| 오이피3 | 35dBm | 40dBm |
| OP1dB | 20dBm | 23dBm |
| 열 저항 | 57℃/W | 57℃/W |

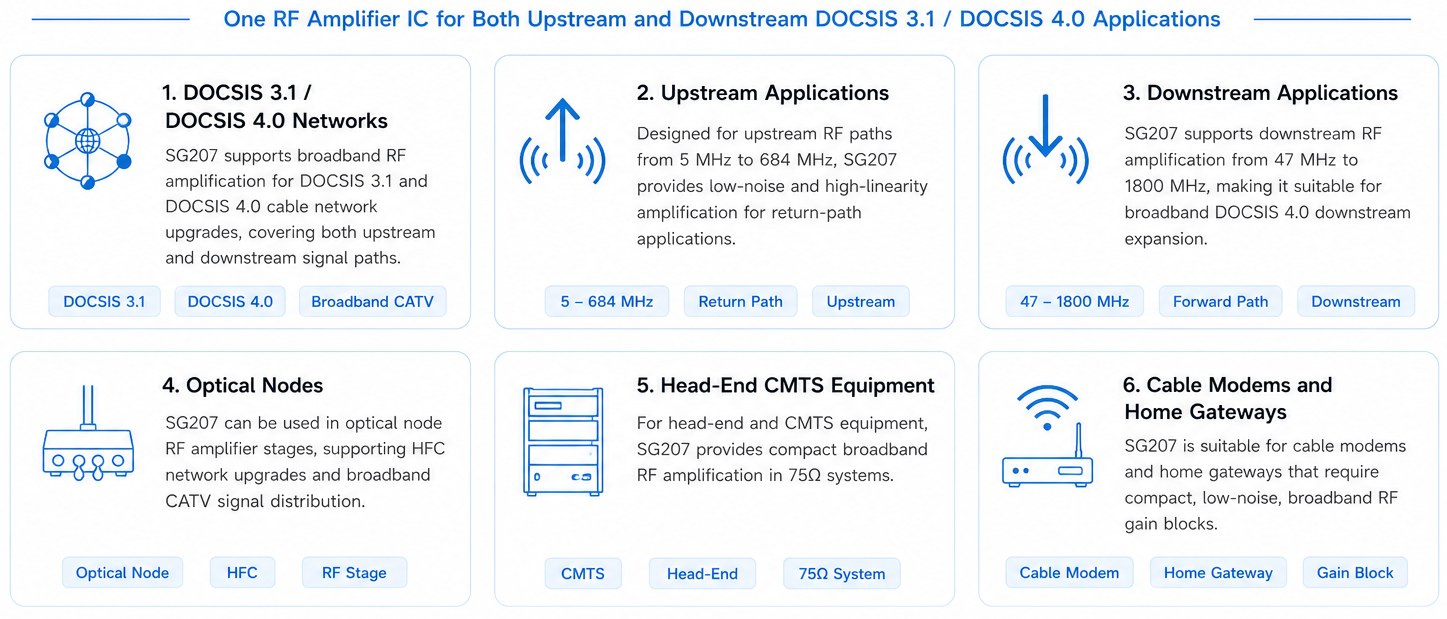

SG207은 케이블 네트워크 인프라 및 사용자 장비용 DOCSIS 업스트림 및 다운스트림 광대역 RF 애플리케이션을 지원합니다.
