SG208 1.2GHz 고이득 저잡음 GaAs pHEMT RF 증폭기 IC

주요 특징

● 47MHz ~ 1218MHz 작동

●5V 및 8V 작동

● 이득: 25dB (일반적)

● 잡음 지수: 1.0 dB @ 1200 MHz

● OIP3: 8V에서 일반적인 값 39dBm

●OP1dB: 8V에서 일반적인 값 24dBm

● 단일 종단 이득 블록

● 3 × 3 QFN 패키지

● RoHS 규정 준수

제품 카테고리

Sanland의 SG208은 47MHz~1218MHz의 광대역 RF 애플리케이션용으로 설계된 고이득, 저잡음 GaAs pHEMT 단일 종단 MMIC RF 증폭기 IC입니다. 25dB의 일반적인 이득, 1200MHz에서의 1.0dB 잡음 지수, 그리고 8V에서 최대 39dBm의 OIP3를 제공하는 SG208은 DOCSIS 3.1, FTTH GPON/GEPON, 광 노드, 헤드엔드 CMTS 장비, 위성 TV, 케이블 모뎀, 셋톱박스 및 단일 종단 이득 블록 애플리케이션에 적합합니다. 이 장치는 5V 또는 8V 단일 전원으로 작동하며 소형 3×3 QFN 패키지로 제공됩니다.

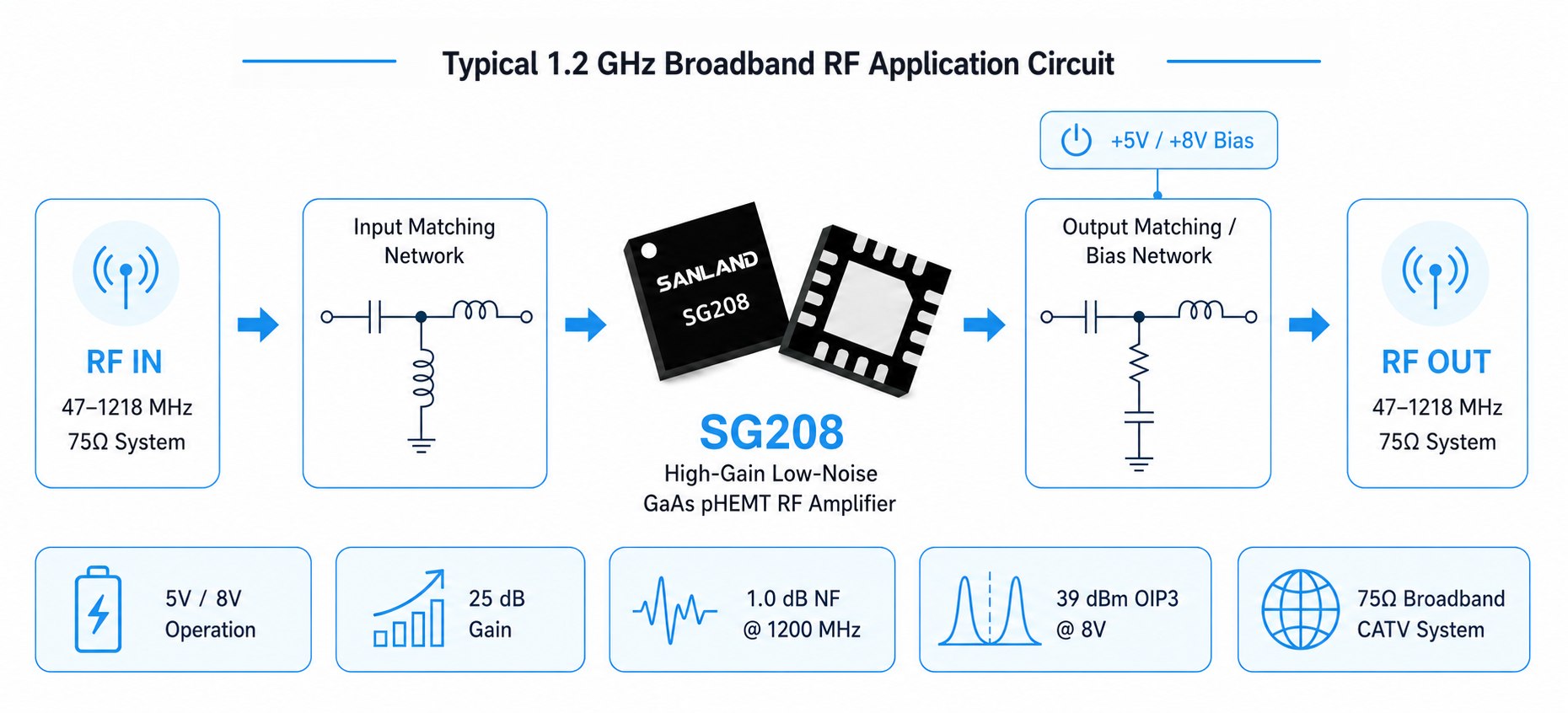

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

매개변수	+5V 일반값	+8V (일반적인 값)
빈도	47–1218MHz	47–1218MHz
공급 전류	72mA	112 mA
얻다	24.8dB	25dB
이득 기울기	0.6dB	0.5dB
역방향 격리	27dB	27dB
입력 반환 손실	19dB	22dB
출력 반환 손실	20dB	20dB
잡음 지수	0.7 / 1.0 dB	0.8 / 1.1 dB
오이피3	37dBm	39dBm
OP1dB	20.5dBm	24dBm
열 저항	57℃/W	57℃/W

SG208은 DOCSIS 3.1, FTTH, 광 노드, CMTS 장비, 케이블 모뎀 및 셋톱박스에 대해 47MHz~1218MHz 대역에서 고이득, 저잡음 RF 증폭을 제공합니다.

DOCSIS 3.1
헤드 엔드 CMTS 장비
광 노드 및 증폭기
위성 저잡음 증폭기
FTTH GPON 및 GEPON
케이블 모뎀 및 셋톱박스
단일 종단 이득 블록

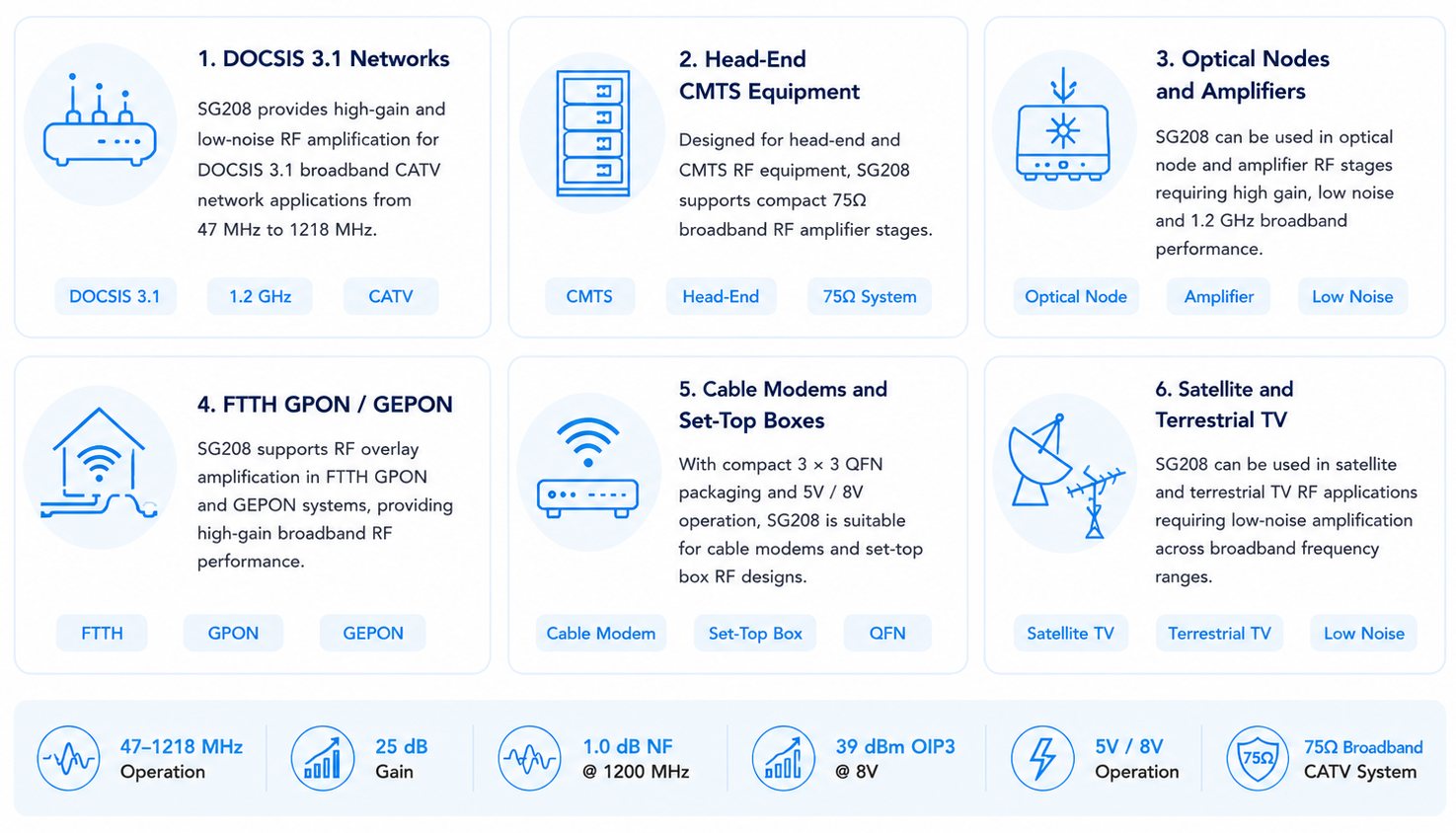

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes

핫 태그 : 1.2GHz RF 증폭기 IC 고이득 RF 증폭기 IC 저잡음 RF 증폭기 IC GaAs pHEMT RF 증폭기 광대역 RF 증폭기 IC DOCSIS 3.1 RF 증폭기
