최신 RF 시스템은 단일 장비 랙에만 국한되는 경우가 드뭅니다. 많은 통신, 방송, 위성 및 센싱 애플리케이션에서 안테나 또는 RF 신호 소스는 실내 처리 장비, 모니터링실 또는 중앙 제어 시설에서 멀리 떨어진 곳에 설치해야 합니다.
이러한 물리적 분리는 중요한 엔지니어링 과제를 야기합니다. 즉, 유용한 신호 품질, 배포 유연성 및 관리 가능한 인프라 비용을 유지하면서 RF 신호를 더 먼 거리까지 전송하는 방법은 무엇일까요?
기존의 동축 케이블은 여전히 많은 단거리 RF 연결에 적합합니다. 그러나 케이블 길이가 길어지고 동작 주파수가 GHz 대역으로 확장됨에 따라 감쇠, 케이블 무게, 전자기 간섭 및 배선 복잡성이 중요한 문제로 대두될 수 있습니다. RF over Fiber(RFoF)는 RF 신호를 광 신호로 변환하여 광섬유를 통해 전송한 후 수신단에서 다시 RF 신호로 변환하는 대안을 제시합니다.
광범위한 주파수 범위에서 작동하는 애플리케이션의 경우, 최대 6GHz의 신호를 지원하는 RFoF 시스템은 원격 안테나, 분산형 무선 인프라, 위성 지상국, 방송 네트워크 및 정밀 신호 분배 환경을 위한 실용적인 전송 플랫폼을 제공할 수 있습니다.
RF 신호 전송은 단순히 장치들을 서로 연결하는 것만이 아닙니다. 전송 매체는 시스템 구성, 유지보수 요구 사항 및 전반적인 신호 성능에 영향을 미칠 수 있습니다.
동축 케이블을 길게 연결할 경우 다음과 같은 몇 가지 문제가 발생할 수 있습니다.
이러한 과제는 안테나를 최적의 신호 수신 위치에 설치해야 하는 동시에 처리 장비는 안전하고 접근성이 좋거나 중앙 집중화된 위치에 유지해야 할 때 특히 중요합니다. 시스템 설계자는 장거리 신호 전송 구간을 동축 케이블에서 광섬유로 전환함으로써 더욱 유연한 원격 RF 아키텍처를 구축할 수 있습니다.
RFoF 링크는 일반적으로 송신기, 광섬유 경로 및 수신기로 구성됩니다. 원격 또는 소스 측에서 RFoF 송신기는 수신되는 RF 신호를 받아 광 신호로 변환합니다. 이 광 신호는 단일 모드 광섬유를 통해 전송됩니다. 수신 측에서 RFoF 수신기는 광 신호를 다시 전기 RF 출력으로 변환하여 후속 증폭, 모니터링, 다운컨버전 또는 신호 처리에 사용합니다.
이 아키텍처는 장거리 RF 신호 전송에 있어 몇 가지 실질적인 이점을 제공합니다.

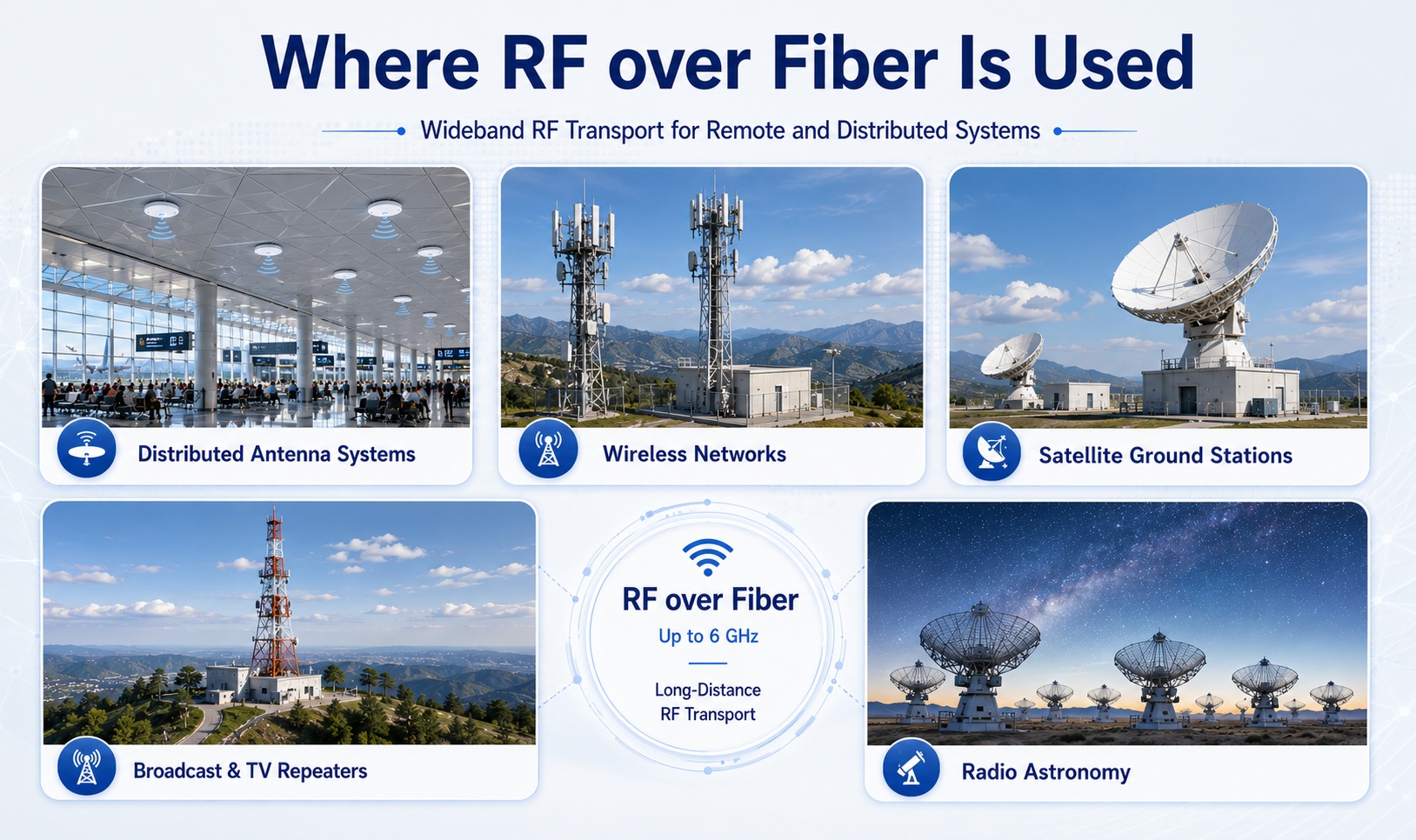

주파수 범위는 다음과 같습니다. 5MHz ~ 6GHz 이 기술은 통신, 방송, 위성 및 과학 응용 분야 전반에 걸쳐 다양한 RF 전송 요구 사항을 충족하기 때문에 특히 유용합니다. 엔지니어는 각 좁은 주파수 대역마다 별도의 전송 방식을 설계하는 대신, 다양한 배포 시나리오에 적합한 광대역 RFoF 플랫폼을 고려할 수 있습니다.
원격 안테나 시스템은 일반적으로 옥상, 탑, 터널, 캠퍼스 또는 대규모 공공 장소에 안테나를 설치해야 하며, 관련 RF 장비는 실내 장비실에 보관해야 합니다.
이러한 상황에서 긴 동축 케이블 경로는 설치를 복잡하게 만들고 신호 손실을 증가시킬 수 있습니다. RFoF는 안테나 위치에서 수집 또는 분배된 RF 신호를 광섬유를 통해 시설의 다른 부분으로 전송할 수 있도록 합니다.
이는 특히 대형 건물, 경기장, 교통 시설 또는 산업 환경 전반에 걸쳐 RF 커버리지를 확장해야 하는 분산 안테나 시스템(DAS)에 매우 중요합니다. 광섬유 기반 RF 전송 아키텍처는 분산된 RF 지점을 중앙 집중식 장비와 연결하는 동시에 부피가 큰 장거리 동축 케이블 사용에 대한 의존도를 줄일 수 있습니다.
원격 RF 분배 시스템을 개발하는 시스템 통합업체에게 최대 6GHz 주파수를 지원하는 RFoF 링크는 최신 실내 및 실외 커버리지 네트워크 내에서 광대역 신호 전송을 위한 유연성을 제공합니다.
무선 인프라는 점점 분산형 아키텍처에 의존하고 있습니다. 안테나, RF 수집 지점 및 신호 처리 장비는 특히 커버리지 확장 시스템, 테스트 시설, 사설 무선 네트워크 및 네트워크 모니터링 환경에서 상당한 거리로 떨어져 있을 수 있습니다.
6GHz 대역까지 도달하는 RFoF 링크는 6GHz 미만의 다양한 무선 신호 전송 요구 사항에 유용할 수 있습니다. 이를 통해 모든 안테나 지점에 완전한 RF 처리 시스템을 설치할 필요 없이 원격 안테나 위치와 중앙 장비 간에 RF 신호를 전송할 수 있습니다.
LTE, 5G 관련 인프라 및 기타 무선 통신 시스템의 경우, 광대역 전송 기능은 시스템 계획을 간소화할 수 있습니다. 광섬유 전송 경로를 매우 제한적인 애플리케이션에 사용하는 대신, 광대역 RFoF 설계는 네트워크 요구 사항이 발전함에 따라 유연성을 제공할 수 있습니다.
핵심적인 이점은 단순히 대역폭만이 아닙니다. RF 커버리지 요구 사항에 따라 안테나를 배치하는 동시에 처리, 제어 및 유지 관리 장비를 가장 실용적인 위치에 배치할 수 있다는 점입니다.
위성 통신 시설은 일반적으로 하늘이 잘 보이는 실외 또는 외딴 지역에 설치된 안테나에 의존합니다. 그러나 수신, 모니터링 및 처리 장비는 보호, 유지 보수 접근성 및 시스템 관리를 위해 실내에 설치되는 경우가 많습니다.
이로 인해 안테나에서 장비실로의 RF 전송이 자연스럽게 필요하게 됩니다.
RFoF는 수신 또는 분산된 RF 신호를 안테나 영역과 실내 장비 간에 광섬유를 통해 전송함으로써 이러한 아키텍처를 지원할 수 있습니다. 광섬유의 전자기 간섭에 대한 내성은 여러 RF 시스템, 전력 인프라 및 긴 케이블 경로가 있는 환경에서 특히 유용합니다.
위성 지상국 및 위성 통신 설비의 경우, 설계자가 MHz에서 GHz에 이르는 주파수 대역에 걸쳐 유연한 전송 방식을 필요로 할 때 광대역 RFoF 링크를 고려할 수 있습니다. 최대 6GHz의 주파수 범위는 전체 시스템 구성 및 주파수 계획에 따라 위성 통신 환경에서 사용되는 다양한 RF 신호 경로에 중요합니다.
방송 시스템은 스튜디오, 송신소, 중계 시설, 모니터링 지점 및 배포 장비 간에 신호가 이동하는 경우가 많습니다. 이러한 시스템에서 RF 신호는 처리, 증폭 또는 재전송되기 전에 물리적으로 분리된 여러 위치를 거쳐야 합니다.
RF 경로의 전송 부분에 광섬유를 사용하면 설치가 더욱 간편해질 수 있으며, 특히 케이블 거리, 전자기 노이즈 또는 제한된 배선 공간으로 인해 긴 동축 케이블 설치가 비효율적인 경우에 유용합니다.
RFoF는 중앙 집중식 모니터링이나 원격 장비 배치가 필요한 방송 환경에서도 유용합니다. 광대역 RF 전송을 지원하는 RFoF 링크는 방송사와 시스템 통합업체가 짧은 구리 기반 상호 연결에 제약받지 않고 더욱 유연한 신호 분배 설계를 구현할 수 있도록 도와줍니다.
디지털 TV 중계기 및 관련 방송 인프라의 경우, 광섬유를 통해 RF 신호를 전송하는 기능은 현장 설계를 더욱 깔끔하게 하고 장비실 구성을 용이하게 하는 데 도움이 될 수 있습니다.
전파 천문학 및 원격 탐사 응용 분야에서는 장비 접근성보다는 신호 관측에 최적화된 위치에 안테나 또는 수신 소자를 설치해야 하는 경우가 많습니다. 그런 다음 신호를 중앙 집중식 처리 또는 분석 시스템으로 전송해야 할 수도 있습니다.
이러한 응용 분야에서는 대역폭, 선형성, 잡음 특성 및 안정적인 링크 성능과 같은 RF 전송 특성이 특히 중요할 수 있습니다.
RFoF는 광섬유를 통해 광 경로를 따라 전자기적 결합을 방지하면서 장거리 신호 전송이 가능하다는 점에서 중요합니다. 전파 망원경, 원격 측정 시스템 및 기타 민감한 수신 응용 분야에서 이는 중요한 구조적 이점이 될 수 있습니다.
클록 및 주파수 동기화 시스템과 같은 관련 정밀 응용 분야에서도 신호 경로가 현장 전체 또는 장비 영역 간에 확장되어야 하는 경우 광섬유 기반 분배 방식의 이점을 누릴 수 있습니다.
모든 과학 실험이나 동기화 환경에는 고유한 성능 요구 사항이 있지만, 광대역 RFoF 링크는 RF 소스와 처리 장비가 물리적으로 분리되어 있을 때 시스템 설계자가 성능을 평가할 수 있는 유용한 전송 옵션을 제공합니다.
RFoF 링크를 선택할 때는 상한 주파수만 확인하는 것이 아닙니다. 제품이 최대 6GHz의 신호를 지원하더라도 링크의 전반적인 적합성은 신호 환경, 필요한 아키텍처 및 통합 조건에 따라 달라집니다.
중요한 선정 요소는 다음과 같습니다.
1. 주파수 범위
첫 번째 요구 사항은 RFoF 링크가 의도된 작동 스펙트럼을 포괄하는지 확인하는 것입니다. 예를 들어, 넓은 범위는 다음과 같습니다. 5MHz ~ 6GHz 여러 RF 애플리케이션이 관련된 프로젝트나 향후 시스템 확장에 유용할 수 있습니다.
게인은 광 링크를 통해 RF 입력에 대한 RF 출력 레벨의 관계를 나타냅니다. 게인 평탄도 또한 광대역 시스템에서 중요한데, 이는 지원되는 주파수 범위 전체에 걸쳐 신호가 얼마나 일관되게 전송되는지를 결정하는 데 도움이 되기 때문입니다.
전력 레벨이 서로 다른 여러 RF 캐리어 또는 신호가 포함된 환경에서는 선형성이 중요해집니다. 스퓨리어스 프리 동적 범위 및 3차 인터셉트 성능과 같은 매개변수는 엔지니어가 까다로운 RF 신호 전송에 링크가 적합한지 평가하는 데 도움이 됩니다.
원격 안테나, 위성 및 센싱 애플리케이션의 경우 잡음 특성이 특히 중요할 수 있습니다. 약한 신호 환경을 위한 링크는 전체 RF 시스템 예산을 고려하여 신중하게 평가해야 합니다.
시스템 설계자는 광섬유 유형, 광 커넥터 형식 및 파장 요구 사항을 확인해야 합니다. 단일 모드 광섬유, FC/APC 광 연결 및 1310nm 또는 1550nm 파장 옵션은 RFoF 구축 계획에서 일반적으로 고려해야 할 사항입니다.
일부 설치 환경에서는 단순한 지점 간 RF 전송이 필요하지만, 다른 환경에서는 WDM 호환 설계 또는 단일 광섬유 양방향 아키텍처를 활용하는 것이 유리할 수 있습니다. 광섬유 토폴로지에 맞는 RFoF 솔루션을 선택하면 설치를 간소화하고 기존 인프라를 더욱 효율적으로 사용할 수 있습니다.

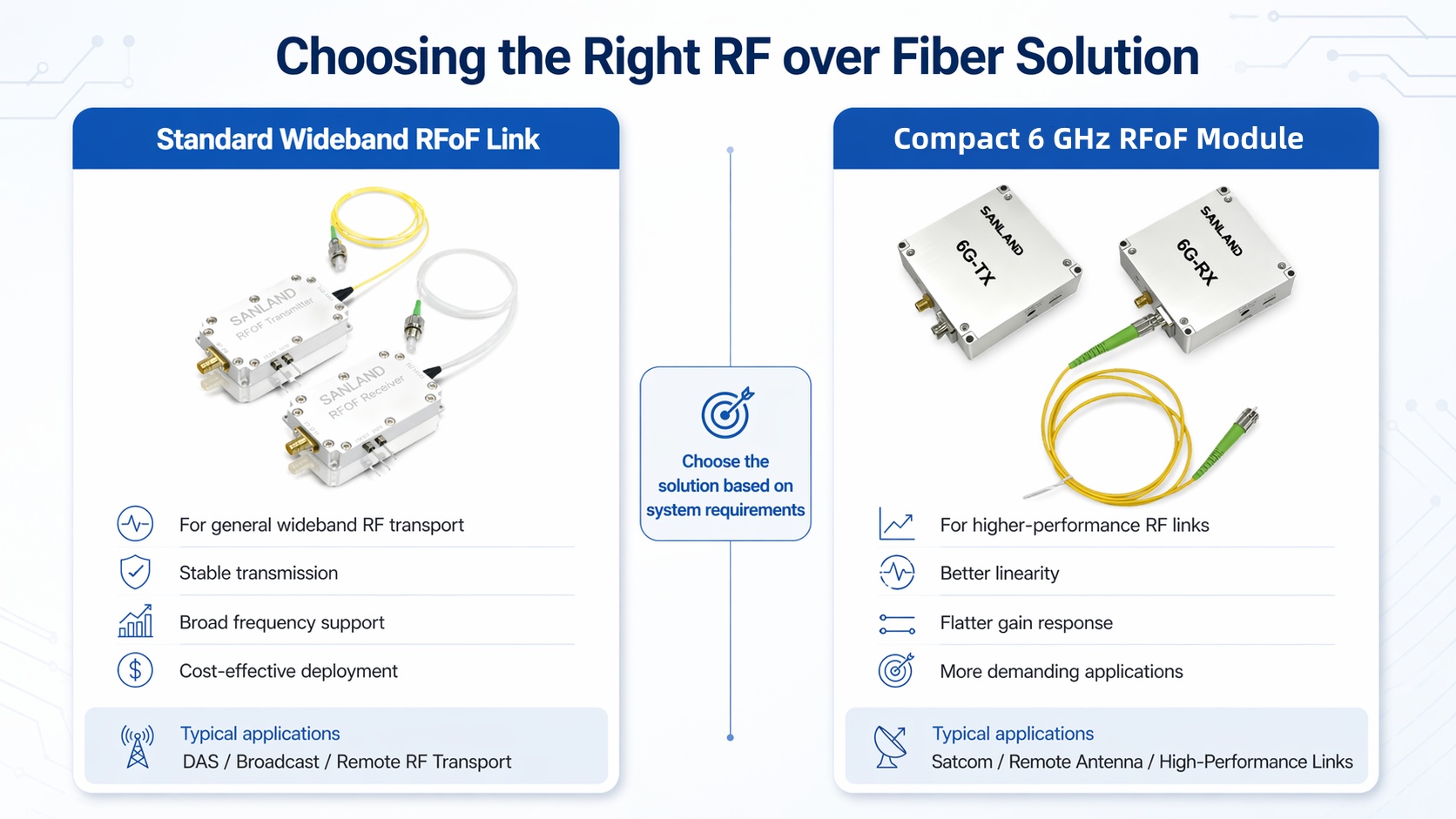

소형의 점대점 아날로그 RF 전송 애플리케이션을 위해 Sanland는 다음과 같은 제품을 제공합니다. 소형 6GHz 광섬유 RF 모듈이 모듈은 5MHz에서 6GHz까지의 RF 주파수 범위를 지원하며 아날로그 RF 신호를 광 신호로, 그리고 다시 아날로그 RF 신호로 변환하도록 설계되었습니다. 공개된 사양에는 20dB의 공칭 이득, ±2.5dB의 이득 평탄도, 50옴의 RF 임피던스, FC/APC 광 연결, 그리고 1310nm 또는 1550nm의 파장 옵션이 포함됩니다. 콤팩트한 크기와 플러그 앤 플레이 설계로 원격 안테나 통신, 위성 통신, 방송, 분산 안테나 및 전파 망원경 등의 응용 분야에 적합합니다.
보다 폭넓은 아키텍처 유연성이 필요한 시스템을 위해 Sanland는 다음과 같은 솔루션도 제공합니다. 5MHz~6GHz 전송을 위한 광대역 RF 광섬유 링크. 이 RFoF 링크는 SM28 단일 모드 광섬유를 통해 아날로그 및 디지털 RF 신호를 투명하게 전송하도록 설계되었습니다. 1310nm 및 1550nm의 광 파장을 지원하며 WDM 기반 단일 광섬유 양방향 아키텍처와 호환됩니다. 공개된 응용 분야로는 분산 안테나 시스템, 무선 통신 네트워크, 위성 지상국, 전파 천문학, 방송 및 디지털 TV 중계기, 원격 RF 신호 분배, 시계 또는 주파수 동기화 시스템 등이 있습니다.
이 두 가지 접근 방식은 배포 우선순위에 따라 RFoF 제품을 선택하는 방법을 보여줍니다. 즉, 간단한 지점 간 링크를 위한 소형 아날로그 신호 전송 방식이나 보다 유연한 통신 및 배포 시스템을 위한 광대역 링크 아키텍처 방식 중에서 선택할 수 있습니다.
현대 통신, 위성, 방송 및 과학 시스템에서 안테나, 분산형 RF 포인트 및 처리 장비가 점점 더 멀리 배치됨에 따라 장거리 RF 신호 전송의 중요성이 점점 커지고 있습니다.
동축 케이블은 단거리 연결에 여전히 효과적이지만, RF over Fiber는 거리, 케이블 무게, 전자기 간섭 또는 설치 유연성이 중요한 고려 사항이 되는 애플리케이션에 실용적인 대안을 제공합니다.
주파수 범위는 다음과 같습니다. 최대 6GHzRFoF 링크는 원격 안테나, DAS 인프라, 무선 통신 시스템, 위성 지상국, 방송 네트워크 및 전파 천문학 환경을 포함한 광범위한 응용 분야를 지원할 수 있습니다.
장거리 RF 신호 전송을 평가하는 엔지니어링 팀은 주파수 범위, 링크 이득, 평탄도, 잡음, 선형성, 광 인터페이스 및 광섬유 아키텍처 요구 사항을 고려하여 적절한 RFoF 솔루션을 선택해야 합니다. 신중하게 선택된 광섬유 기반 RF 전송 링크는 더욱 유연하고 확장 가능한 RF 시스템 설계를 구현하는 데 도움이 될 수 있습니다.
